10.12. Снятие и установка стартера

Отказ стартера может быть вызван несколькими причинами, например, заеданием или износом тягового реле или щеток, износом подшипников. От ремонта неисправного стартера лучше отказаться. Как правило, его необходимо заменить.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Снимите провод с отрицательной клеммы аккумуляторной батареи.

ПРЕДУПРЕЖДЕНИЕ При отсоединении аккумуляторной батареи стирается память (например, код радио) всех электронно-запоминающих устройств.

2. Снятие лучше проводить снизу автомобиля, для чего поднимите и зафиксируйте автомобиль.

3. Снимите нижнюю защиту моторного отсека.

4. Отверните от стартера подключенные провода.

5. Отсоедините держатели и зажимы проводов.

6. Отверните болты крепления стартера (момент затяжки при сборке 42 Н·м).

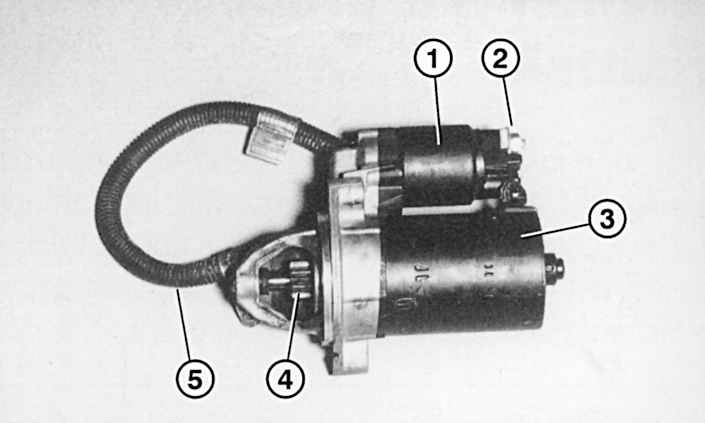

Рис. 9.13. Стартер: 1 – тяговое реле; 2 – электрические контакты от батареи (контакт «30») и выключателя зажигания (контакт «50»); 3 – корпус стартера с обмоткой и якорем; 4 – шестерня; 5 – провод подключения

7. Выньте стартер (рис. 9.13) вниз.

8. При сборке обратите внимание на правильное расположение и крепление подведенных к стартеру проводов.

1. Снимите провод с отрицательной клеммы аккумуляторной батареи.

ПРЕДУПРЕЖДЕНИЕ При отсоединении аккумуляторной батареи стирается память (например, код радио) всех электронно-запоминающих устройств.

2. Снятие лучше проводить снизу автомобиля, для чего поднимите и зафиксируйте автомобиль.

3. Снимите нижнюю защиту моторного отсека.

4. Отверните крепление защитного экрана карданного вала в зоне стартера.

5. Отверните два болта и снимите экран около стартера.

6. Снимите приемную трубу системы выпуска вместе с каталитическим нейтрализатором.

7. Снимите только первую переднюю трубу вместе с каталитическим нейтрализатором.

8. Снизу отверните болты крепления и снимите правую опору двигателя.

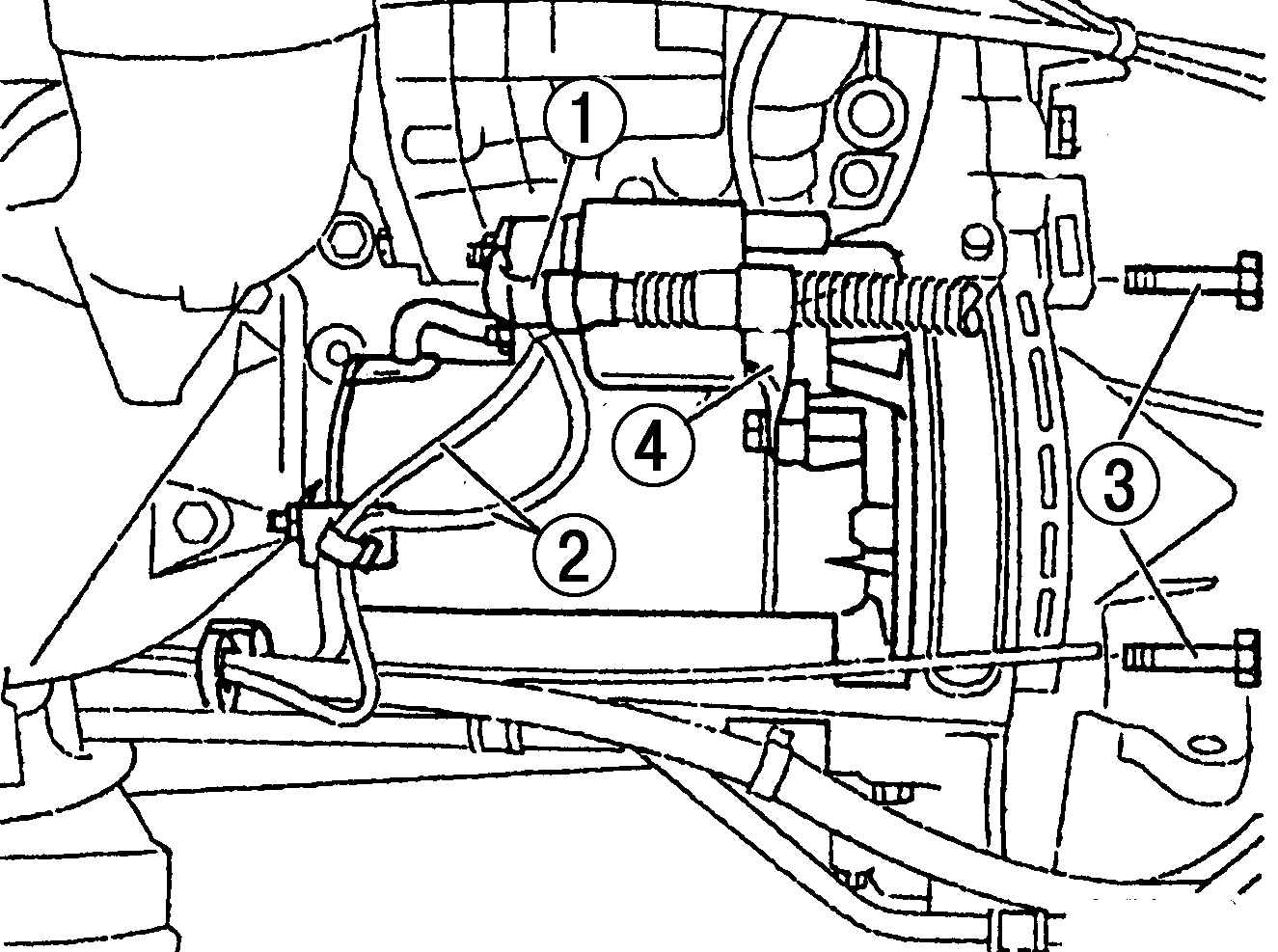

Рис. 9.14. Снятие стартера (бензиновый рядный двигатель): 1 – провод контакта «30»; 2 – провод контакта «50»; 3 – болты; 4 – кронштейн

9. Отсоедините провод 1 (рис. 9.14) контакта «30» и провод 2 контакта «50».

10. Отверните болты крепления и снимите кронштейн 4 проводов.

11. Отверните болты 3 крепления фланца стартера.

ПРЕДУПРЕЖДЕНИЕ На двигателях V6 и V8 между стартером и блоком цилиндров находится одна или несколько шайб. В этом же месте расположен грязезащитный щиток. Для облегчения последующей сборки запишите количество шайб и их расположение.

12. Снимите стартер движением вниз.

13. Установите стартер на двигатель. На двигателях V6 и V8 установите шайбы между стартером и блоком цилиндров, а также грязезащитный экран.

14. Вверните болты крепления стартера моментом 40 Н·м.

15. Подсоедините к стартеру провод 1 контакта «30», затянув крепление моментом 15 Н·м, и провод 2 клеммы «50», затянув крепление моментом 5 Н·м.

16. Установите кронштейн 4 проводов.

17. Опустите двигатель и закрепите на нем правую переднюю опору.

18. Закрепите защитный экран стартера.

19. Закрепите защитный экран карданного вала в зоне стартера.

20. Установите нижний кожух моторного отсека.

21. Подсоедините провод к отрицательной клемме аккумуляторной батареи.

22. Настройте часы и введите код противоугонной системы для радио.
