6.4. Вентилятор обогрева

Двигатель вентилятора расположен справа под приборной панелью, ниже перчаточного бокса. Оттуда также доступен фильтр очистки воздуха.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выключите вентилятор.
2. Снимите покрытие под перчаточным боксом в пространстве для ног второго водителя. Для этого отвинтите передний винт с крестообразным шлицем, поверните на 1/4 оборота пластмассовый пружинный зажим сбоку на выпускном сопле пространства для ног и Извлеките. Вставив пальцы в отверстия покрытия, снимите его в направлении сиденья водителя.
3. Выведите из фиксации оболочку двигателя вентилятора.

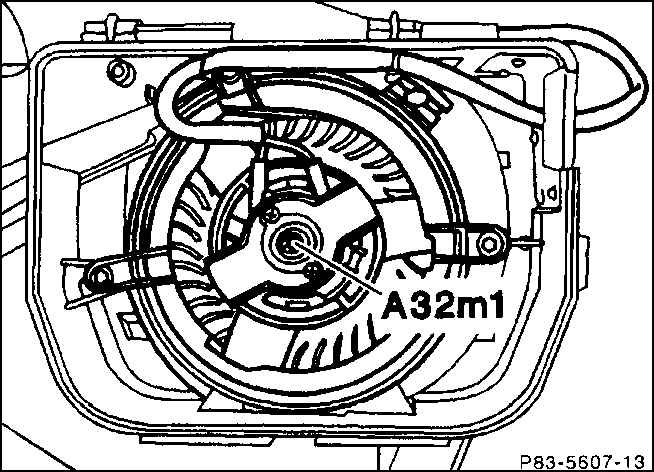

	4. Отсоедините разъем провода и отвинтите двигатель вентилятора (А32м1).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте крыльчатку вентилятора в смонтированном состоянии на легкость вращения. Извлеките из воздушного канала случайно попавшие туда инородные тела.

2. Установите электродвигатель и привинтите.

3. Наденьте разъем провода.

4. Установите оболочку в порядке, обратном снятию.
