10.6. Насос гидроусилителя руляВ автомобилях с регулировкой дорожного просвета и (или) с автоматической блокировкой
дифференциала используется тандемный насос гидроусилителя. Бачок с жидкостью
для гидросистемы находится над насосом. При работе на гидравлическом устройстве
необходимо тщательно соблюдать чистоту: малейшие загрязнения в масле могут привести
к неисправностям.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Если имеется, снимите всасывающий
воздушный шланг на воздушном фильтре над насосом гидроусилителя. |
| 2. Откройте крышку бачка гидроусилителя.
Отберите гидравлическое масло из бачка пригодным для этого шприцем. |
 |

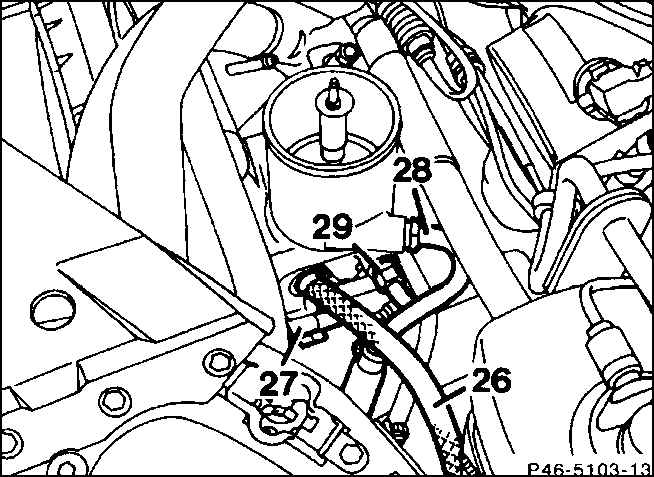

3. Отвинтите эластичный шланг
высокого давления (29), а также обратный отвод (28) и заткните места
подключения чистыми заглушками. В насосе заткните также шланг высокого
давления (27). |
| 4. Шланг обратного отвода (26)
пережмите пригодным для этого зажимом, например, струбциной, и отвинтите
его. Заткните подключение заглушкой. |
 |

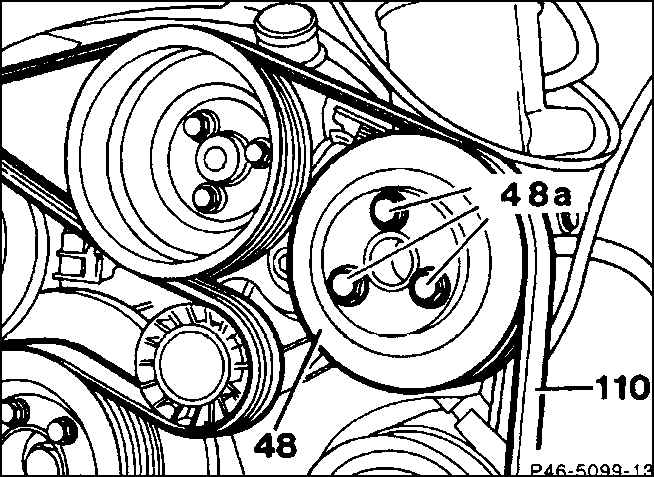

5. Отпустите болты (48) на шкиве ремня, но
не отвинчивайте их. |
| 6. Снимите клиновой ребристый ремень. |
| 7. Отвинтите болты и снимите шкив. |
|
 |

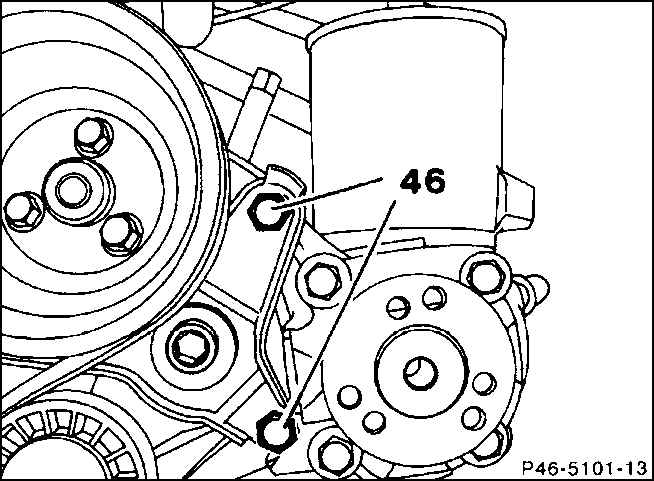

8. Отвинтите болты (46), удерживая нижний
болт снизу. |
 |

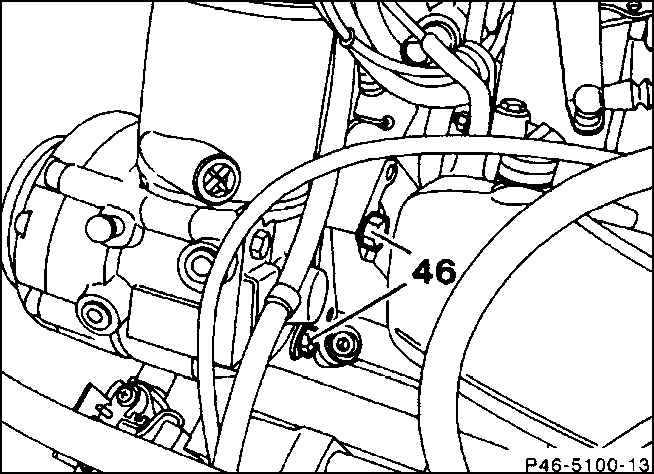

9. Отвинтите болты (46) и снимите насос. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Привинтите насос к кронштейнам. |
| 2. Затяните усилием руки крепление шкива ремня. |
| 3. Поставьте клиновой ребристый ремень. |
| 4. Затяните 3 болта шкива клинового ремня с
моментом 30 Н.м. |
| 5. Удалите заглушки и привинтите гидропроводы
с моментом около 30 Н.м. |
| 6. Наполните бачок маслом для гидросистемы до
уровня примерно 10 мм от верхнего края. На 1 секунду заведите двигатель,
затем остановите его. Долейте масло в бачок, насос не должен засасывать
воздух. Правильно установите уровень масла. |
| 7. Регулировка дорожного просвета: автомобиль
Приподнимите сзади, чтобы колеса были не нагружены. Запустите двигатель,
дайте некоторое время ему поработать, затем остановите. При заглушенном
двигателе правильно установите уровень масла. Затем опустите автомобиль
и нагрузите багажник грузом около 120 кг. Запустите двигатель, установите
средние обороты, в течение 20 с оставьте двигатель работать. Установите
уровень масла. |
| 8. Поставьте всасывающий воздушный шланг воздушного
фильтра. После пробной поездки осмотрите герметичность подключения
на насосе, при необходимости, немного подтяните разъемы. |
|
|
