10.5. Манжеты шарниров рулевой трапеции

Дефектные манжеты должны безотлагательно заменяться, т. к. проникшая в шарнир грязь выводит его из строя за короткое время. В сомнительных случаях заменяется наконечник рычага или вся рулевая трапеция в сборе.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рулевую трапецию.

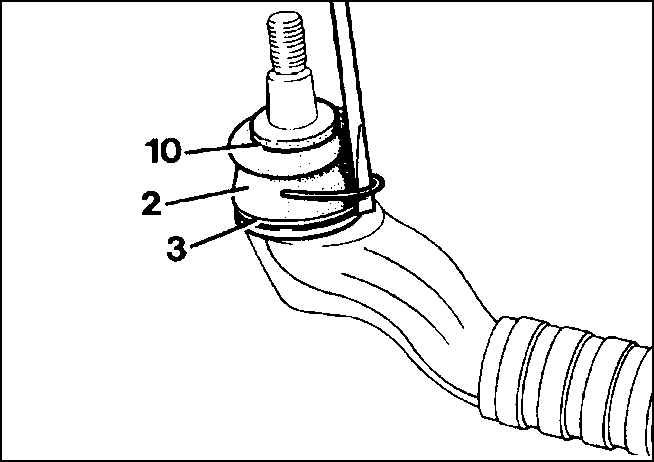

2. Снимите плоское пружинное кольцо (3) с помощью отвертки.

3. Снимите манжету (2) вместе с круглым пружинным кольцом (10) вверх.

4. Указание: в случае манжеты шарикового шарнира между тягой и рычагом трапеции поступайте таким же образом, но прежде должен быть отвинчен наконечник рычага.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Удалите смазку и заполните шариковый шарнир примерно 3 см³ многоцелевой смазки, например, Shell Retinax А.

2. Вставьте новое пружинное кольцо (10) круглого сечения в резиновую манжету.

3. Резиновую манжету (2) наденьте через цапфу шарнира.

4. Плоское пружинное кольцо (3) поставьте с помощью отвертки с закругленными краями, чтобы не повредить резиновую манжету.

5. Поставьте на место рулевую трапецию.
