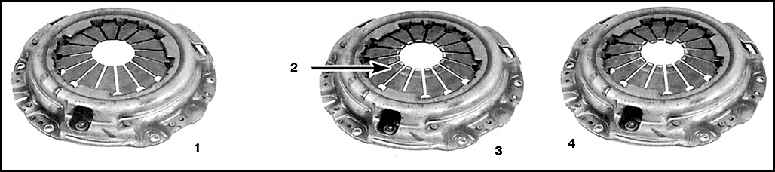

8.3.3. Элементы механизма сцепленияИзнос нажимного диска
1. Нормальный износ пластинок пружины
2. Чрезмерный износ |
3. Чрезмерный износ пластинок пружины
4. Поломанные или погнутые пластинки |

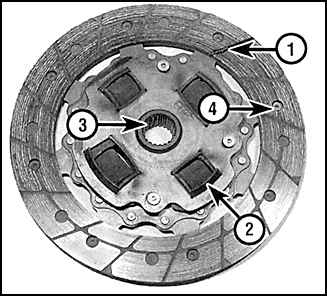

Диск сцепления
|
|
1. Фрикционный материал
2. Пружины
3. Ступица
4. Заклепки |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите коробку
передач.
|
 |
2. Пометьте положение установки
нажимного диска на маховике.
|
 |
3. Постепенно в диагональном
порядке открутите крепежные болты (стрелки) и снимите нажимной диск
и диск сцепления.
|
|
Осмотр
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Осмотрите маховик
на наличие трещин, следов перегрева, канавок или других повреждений.
|
| 2. Осмотрите поверхность диска сцепления
на наличие трещин, деформации и других повреждений. Проверьте состояние
заклепок и пружин.
|
 |
3. Проверьте состояние диафрагменной
пружины и нажимного диска на наличие царапин, трещин и следов перегрева.
|
| 4. Осмотрите подшипник на конце
коленчатого вала на наличие износа, царапин или других повреждений.
|
 |
5. Снимите подшипник.
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Установите новый
направляющий подшипник при помощи оправки.
|
 |
2. Установите диск сцепления
и нажимной диск на маховик, удерживая диск сцепления при помощи установочного
инструмента.
|
| 3. Несильно закрутите крепежные
болты нажимного диска.
|
| 4. При помощи установочного инструмента
отрегулируйте положение диска сцепления и постепенно в диагональном
порядке затяните крепежные болты нажимного диска до требуемого момента
затяжки.
|
| 5. Смажьте внутреннюю канавку выжимного
подшипника и установите его на место.
|
| 6. Установите коробку передач на
автомобиль.
|
|
|
