3.6.2. Техническое обслуживание, ремонт

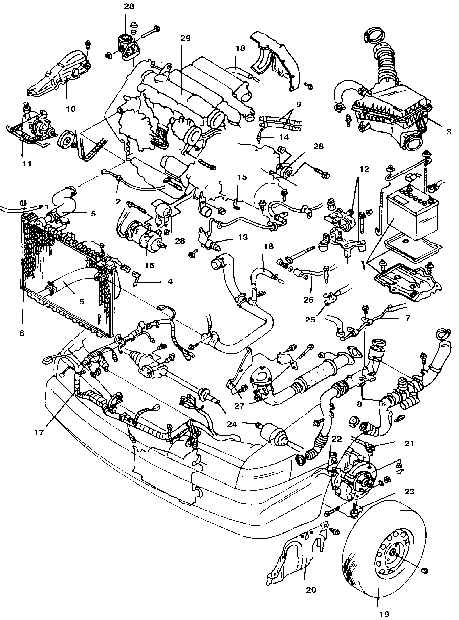

Расположение основных компонентов дизельного двигателя и элементов автомобиля, расположенных рядом

1. Аккумулятор с подставкой
2. Тяга "газа"
3. Воздушный фильтр
4. Проводка вентилятора радиатора
5. Нижний шланг радиатора
6. Вентилятор и радиатор
7. Проводка гидроусилителя тормозной системы
8. Средний шланг радиатора
9. Топливопроводы
10. Кожух клиновидных ремней
11. Насос гидроусилителя рулевой системы
12. Подвески двигателя
13. Рабочий цилиндр сцепления
14. Датчик частоты вращения
15. Жгут проводки

16. Компрессор
17. Жгут проводки двигателя
18. Шланги отопителя
19. Колесо
20. Боковой кожух двигателя
21. Наконечник рулевой тяги
22. Штанга стабилизатора
23. Нижний поперечный рычаг
24. Приводная полуось
25. Рычаг КПП
26. Штанга стабилизатора
27. Элемент выхлопной системы
28. Кронштейн подвески двигателя
29. Дизельный двигатель

Автомобиль Mазда-626 оснащен рядным 4-цилиндровым дизельным двигателем с водяным охлаждением, установленым поперечно. Блок цилиндров чугунный, головка цилиндров из алюминия.

Клапаны открываются расположенным сверху распределительным валам. Зазор клапанов регулируется с помощью регулировочных шайб и должен проверяться и при необходимости регулироваться в рамках обслуживания, при появлении стуков в клапанном механизме или после ремонта двигателя. На некоторых моделях зубчатый ремень распределительного вала приводит в действие также топливный насос высокого давления.
