3.2.6. Пружины, фиксаторы и сальники клапанов

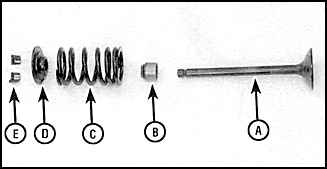

Элементы клапана

А – Клапан

B – Сальник штока клапана

C – Пружина клапана

D – Тарелка пружины

E – Фиксаторы

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите распределительный вал. Достаньте толкатели неисправных клапанов.
2. Выкрутите свечи цилиндров, к которым относятся неисправные клапаны.
3. Установите поршень нужного Вам цилиндра в ВМТ.
	4. Вкрутите переходник в отверстие свечи зажигания и подсоедините к переходнику шланг воздушного компрессора.
5. Включите компрессор.
	6. При помощи специального инструмента сожмите пружину клапана и снимите фиксаторы.
7. Снимите тарелку пружины, пружину и седло пружины. Если при проведении этой процедуры сжатый воздух в цилиндре не удерживает клапан в закрытом состоянии, значит, повреждена фаска клапана и/ или седло клапана.
	8. Измерьте глубину посадки сальника штока клапана и снимите сальник.
9. Осмотрите пружину клапана на наличие трещин и других повреждений. Измерьте длину пружины и сравните ее с техническими требованиями (см. подраздел 3.2.2).
	10. Смажьте шток клапана моторным маслом и установите новый сальник, используя специальный инструмент или подходящую втулку.
Предупреждение Не перепутайте сальники впускных и выпускных клапанов. Сальники выпускных клапанов имеют выступы в верхней части.
11. Установите седло пружины и пружину клапана.

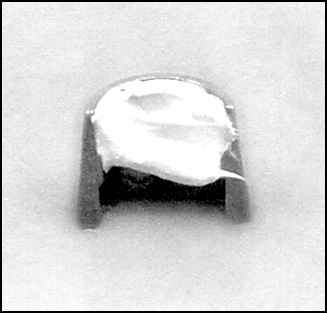

	12. Установите тарелку пружины. Сожмите пружину и установите фиксаторы, при необходимости нанесите на фиксаторы небольшое количество герметика.
13. Отсоедините шланг компрессора и выкрутите переходник.
14. Установите все оставшиеся детали, заведите двигатель и проверьте головку цилиндров на наличие утечек и необычных звуков.
