8.1.6.3. Система сервопривода замков дверей

Блок управления и блок таймера замков дверей объединены, функции системы сервопривода замков дверей также аналогичны функциям соответствующей системы современной модели MPV (LW).

Радиопередатчик снабжен кнопкой выключения датчика охранной сигнализации.

Функция двойного запирания аналогична соответствующей функции в современной модели MPV (LW), за исключением следующего – выключатель цилиндра замка расположен в фиксаторе замка двери.

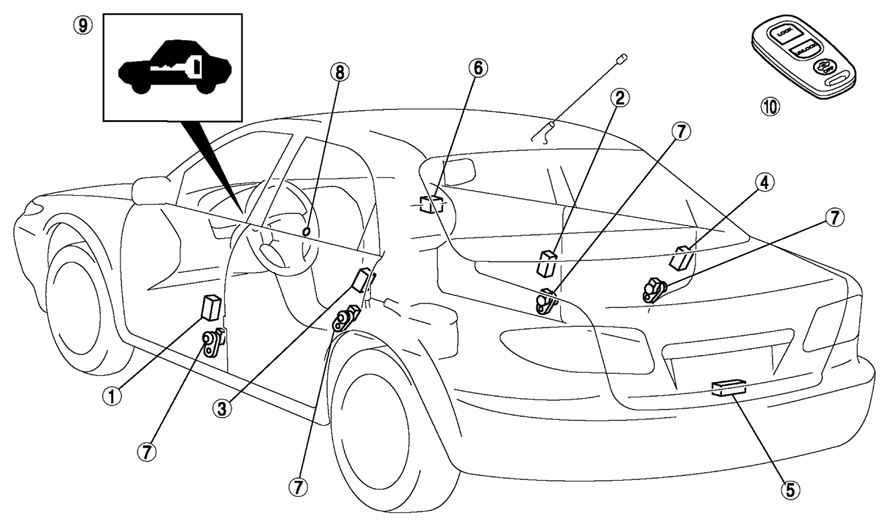

Рис. 8.32. Система сервопривода замков дверей: 1 – исполнительный механизм замка двери (сторона водителя; выключатель замка двери, выключатель цилиндра замка); 2 – исполнительный механизм замка двери (сторона пассажира; выключатель цилиндра замка); 3 – исполнительный механизм замка двери (задняя левая сторона); 4 – исполнительный механизм замка двери (задняя правая сторона); 5 – исполнительный механизм замка крышки багажника («седан»), исполнительный механизм замка двери задка («хетчбек»); 6 – блок таймера замка двери; 7 – выключатель двери; 8 – выключатель напоминания об оставленном в замке ключе зажигания; 9 – лампа безопасности; 10 – радиопередатчик

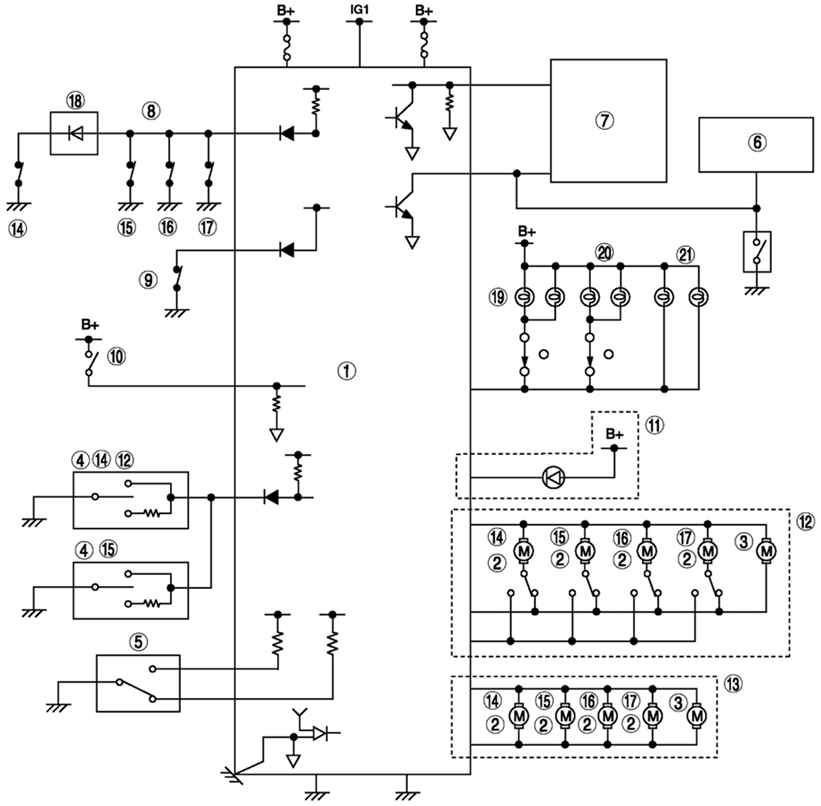

Рис. 8.33. Монтажная схема системы сервопривода замков дверей: 1 – блок таймера замка двери; 2 – исполнительный механизм замка двери; 3 – исполнительный механизм замка крышки багажника («седан»), исполнительный механизм замка двери задка («хетчбек»); 4 – выключатель цилиндра замка; 5 – выключатель замка двери (сторона водителя); 6 – прерыватель указателей поворота и аварийной сигнализации; 7 – модуль управления охранной системы; 8 – выключатель двери; 9 – выключатель света багажного отделения; 10 – выключатель напоминания об оставленном в замке ключе зажигания; 11 – лампа безопасности; 12 – с системой двойной блокировки; 13 – без системы двойной блокировки; 14 – сторона водителя; 15 – сторона пассажира; 16 – задняя левая сторона; 17 – задняя правая сторона; 18 – комбинация приборов; 19 – передняя штурманская лампа; 20 – передняя штурманская лампа; 21 – освещение салона автомобиля, включающееся при открывании дверей
