8.1.13. Наружное зеркала заднего вида

Водительское зеркало обеспечивает широкий сектор обзора и состоит из двух зон (внешней и внутренней) с различной кривизной отражающей поверхности. Внешняя и наружная зоны разделены вертикальной линией. Внутренняя зона является обычным выпуклым зеркалом, в то время как внешняя зона обеспечивает водителю увеличенный сектор обзора назад. Это сочетание позволяет лучше оценивать дорожную обстановку сзади при смене полосы движения.

Автомобиль Mazda может быть оснащен наружным зеркалом заднего вида с дополнительным сектором обзора.

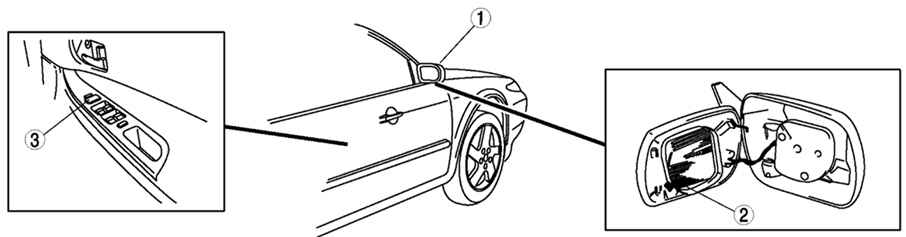

Рис. 8.46. Наружное зеркало заднего вида: 1 – наружное зеркало с электроприводом; 2 – нить с подогревом; 3 – автоматический выключатель наружного зеркала

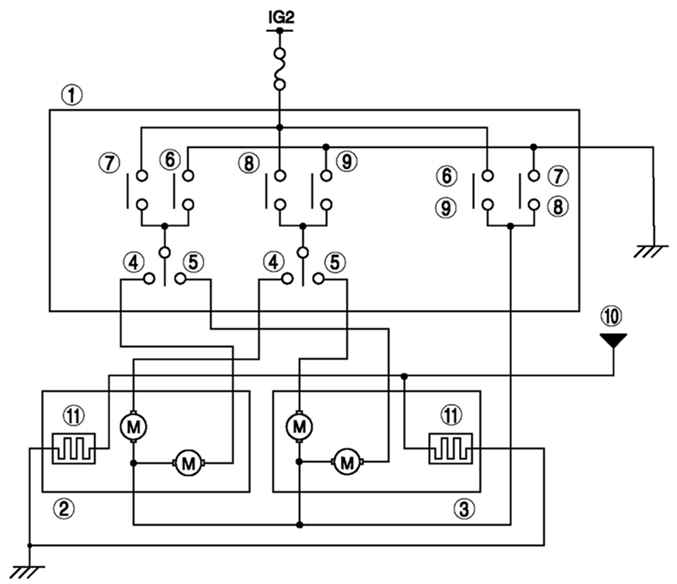

Рис. 8.47. Монтажная схема системы зеркал заднего вида с электроприводом: 1 – выключатель наружного зеркала с электроприводом; 2 – наружное зеркало с электроприводом (левая сторона); 3 – наружное зеркало с электроприводом (правая сторона); 4 – левая сторона; 5 – правая сторона; 6 – правая сторона; 7 – левая сторона; 8 – вверх; 9 – вниз; 10 – реле обогревателя заднего стекла; 11 – нить нагрева
