8.1.17. Люк на крыше

ВНИМАНИЕ Не разрешайте пассажирам на ходу автомобиля вставать или высовывать в люк части тела или какие-либо предметы. Перед тем как закрывать вентиляционный люк, убедитесь, что проем люка свободен и никто из пассажиров не сможет защемить части своего тела. Неосмотрительное закрывание вентиляционного люка может представлять опасность.

ПРИМЕЧАНИЕ После мойки автомобиля или после дождя удалите воду с крышки вентиляционного люка, прежде чем открывать его. Это необходимо, для того чтобы предотвратить попадание воды в салон, которая может вызвать коррозию кузова и повреждение обивки потолка.

Для того чтобы автоматически полностью приподнять крышку, нажмите на задний край клавиши выключателя «TILT» (Подъем-опускание). Если требуется остановить крышку в промежуточном положении, нажмите на любой край клавиши выключателя подъема-опускания или клавиши выключателя продольного перемещения крышки люка. Для того чтобы прикрыть крышку и привести ее в требуемое положение, нажмите на передний край любой из двух клавиш «SLIDE» или «TILT».

Для того чтобы автоматически полностью сдвинуть крышку, нажмите на задний край клавиши «SLIDE». Если требуется остановить крышку в промежуточном положении, нажмите на любой край клавиши «TILT» (Подъем-опускание) или клавиши «SLIDE» (Продольное перемещение крышки люка). Для того чтобы прикрыть крышку и привести ее в требуемое положение, нажмите на передний край любой из двух клавиш «SLIDE» или «TILT».

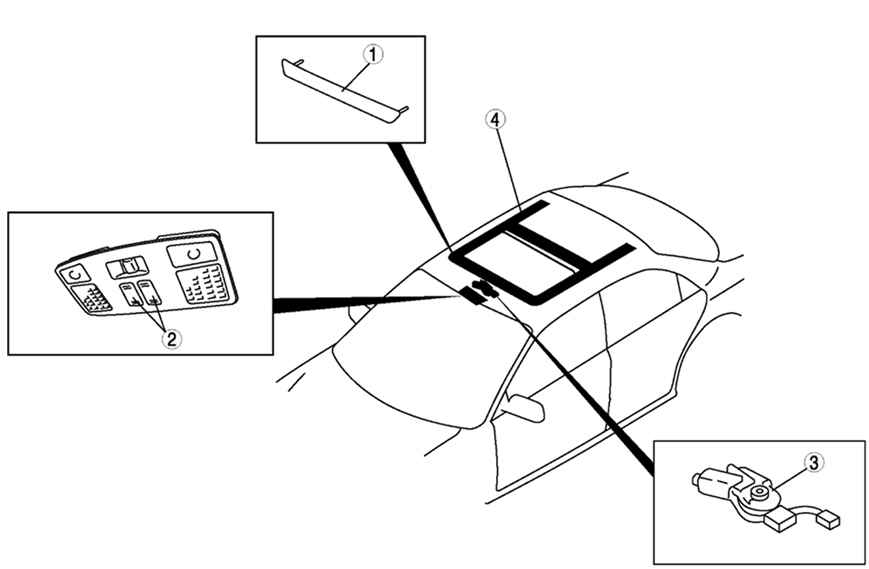

Рис. 8.55. Люк на крыше: 1 – дефлектор; 2 – выключатель люка; 3 – электродвигатель люка; 4 – блок люка

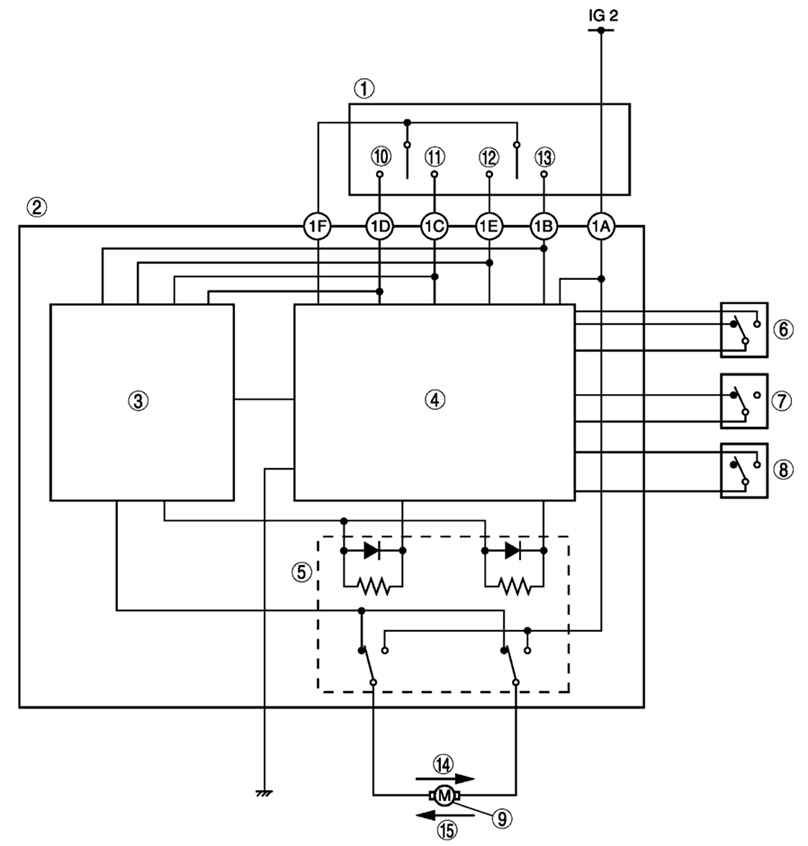

Рис. 8.56. Монтажная схема системы электролюка: 1 – выключатель люка; 2 – реле люка; 3 – цепь управления двигателя; 4 – схема обнаружения тока блокировки двигателя; 5 – реле; 6 – концевой выключатель № 1; 7 – концевой выключатель № 2; 8 – концевой выключатель № 3; 9 – электродвигатель люка; 10 – открыто; 11 – закрыто; 12 – наклон вниз; 13 – наклон вверх; 14 – открытие/наклон вниз; 15 – закрытие/наклон вверх
