7.6.3. Разборка и сборка аудиоблока

Снимите аудиоблок.

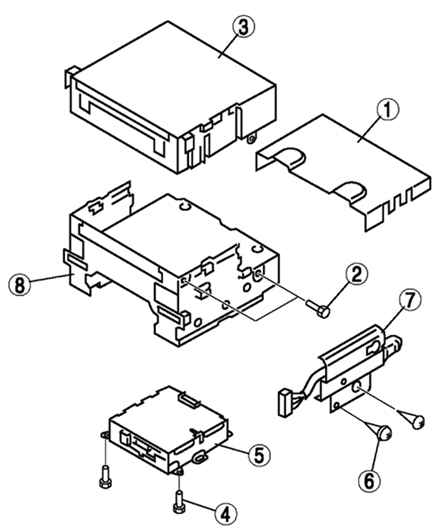

Рис. 7.83. Компоненты аудиоблока: 1 – крышка (без верхнего модуля); 2 – винт; 3 – верхний модуль; 4 – винт; 5 – нижний модуль; 6 – винт; 7 – жгут проводов; 8 – основной блок

Разберите в порядке, указанном на рисунке 7.83.

Соберите в порядке, обратном разборке.
