7.6.1. Снятие и установка модуля центральной панели

Отключите противоугонную систему (автомобили с противоугонной системой).

Отсоедините отрицательный провод от аккумуляторной батареи.

Снимите вещевой ящик.

Снимите заднюю консоль.

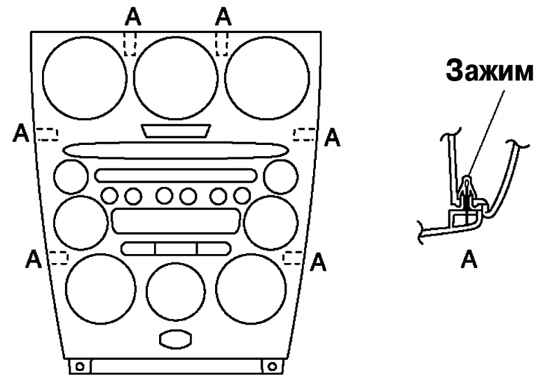

Рис. 7.80. Крепление центральной панели

Потяните модуль центральной панели к себе, затем отсоедините зажим А от приборной панели и снимите модуль (рис. 7.80).

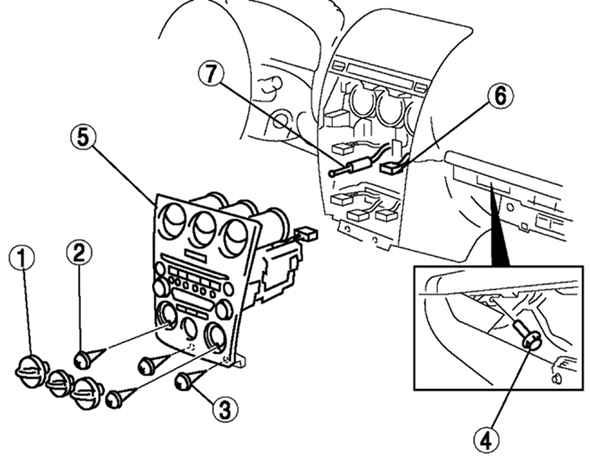

Рис. 7.81. Снятие модуля центральной панели: 1 – шкала (только система кондиционирования воздуха с ручным управлением); 2 – винт (только система кондиционирования воздуха с ручным управлением); 3 – винт; 4 – болт; 5 – модуль центральной панели ; 6 – разъем; 7 – антенный фидер

Снимите в порядке, указанном на рисунке 7.81.

Установите в порядке, обратном снятию.

ВНИМАНИЕ Удостоверьтесь, что жгут проводов и антенный фидер не попали между блоком и приборной панелью, иначе может возникнуть неисправность.

Включите противоугонную систему вводом кода.
