3.3.4.4. Проверка троса блокировки

Снимите трос блокировки.

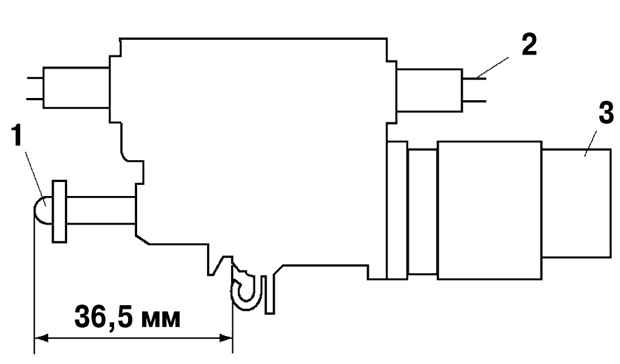

Рис. 3.78. Проверка троса блокировки: 1 – штифт ползуна; 2 – трос блокировки; 3 – выключатель сигналов торможения

При показанном на рисунке 3.78 положении штифта ползуна убедитесь в свободном перемещении троса блокировки.

При обнаружении неисправности замените трос блокировки.
