3.3.3. Система электронного управления (РСМ)

Блок РСМ автоматической коробки передач объединен с блоком управления двигателя. Блок РСМ автомобиля выдает управляющий сигнал на двигатель и коробку передач согласно сигналам всех датчиков и/или выключателей.

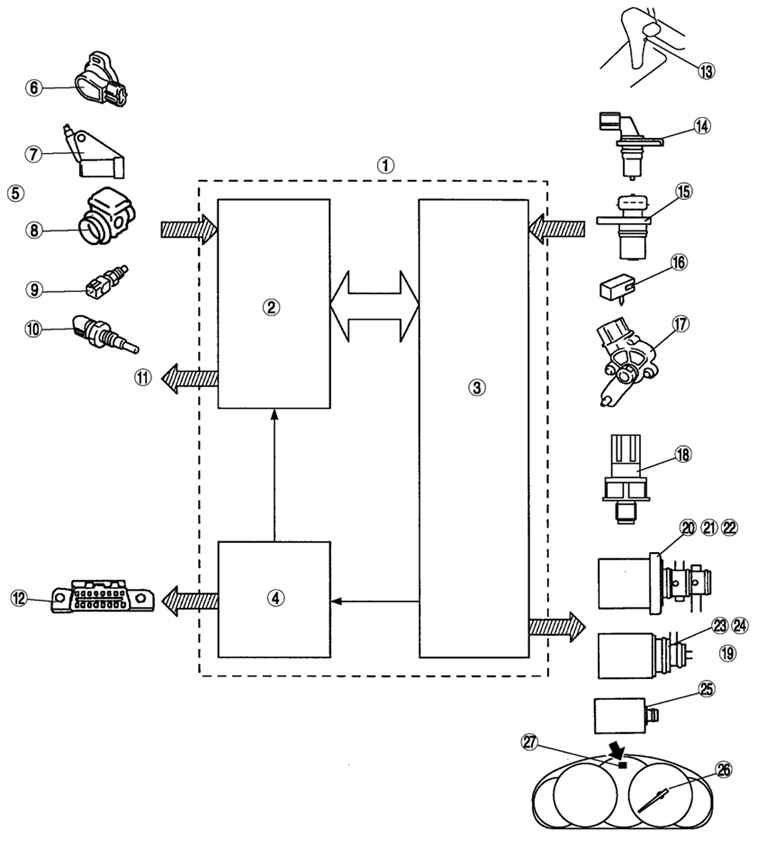

Рис. 3.75. Блок-схема системы управления автомобиля Mazda 6: 1 – блок РСМ; 2 – система управления двигателем; 3 – система управления коробки передач в блоке с главной передачей; 4 – система бортовой диагностики; 5 – входные сигналы; 6 – датчик положения дроссельной заслонки; 7 – датчик положения коленчатого вала; 8 – датчик массового расхода воздуха; 9 – выключатель сигналов торможения; 10 – датчик температуры охлаждающей жидкости двигателя; 11 – выходные сигналы управления двигателем; 12 – разъем канала связи; 13 – выключатель режима HOLD; 14 – турбинный датчик скорости; 15 – датчик скорости автомобиля; 16 – датчик температуры жидкости коробки передач в блоке с главной передачей; 17 – переключатель диапазонов автоматической коробки передач; 18 – датчик давления масла; 19 – выходные сигналы; 20 – соленоид переключения A; 21 – соленоид переключения B; 22 – соленоид переключения C; 23 – соленоид переключения D; 24 – соленоид переключения E; 25 – соленоид регулирования давления; 26 – сигнал спидометра; 27 – контрольная лампа режима HOLD

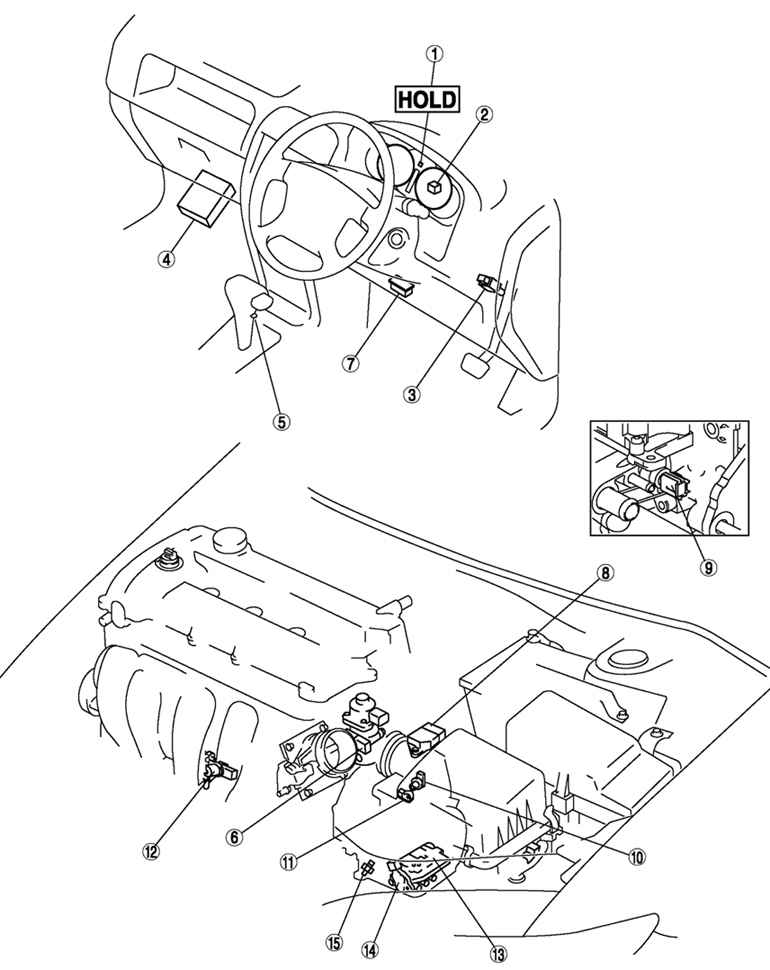

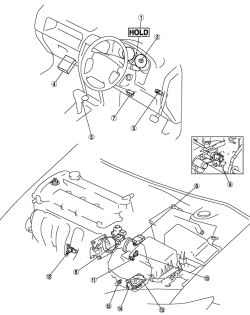

Рис. 3.74. Система электронного управления автомобиля Mazda 6: 1 – контрольная лампа режима HOLD; 2 – спидометр; 3 – выключатель сигналов торможения; 4 – блок PCM; 5 – выключатель HOLD; 6 – датчик положения дроссельной заслонки; 7 – DLC; 8 – датчик массового расхода воздуха; 9 – датчик температуры охлаждающей жидкости двигателя; 10 – датчик скорости автомобиля; 11 – турбинный датчик скорости; 12 – датчик положения коленчатого вала; 13 – управляющий клапан (с датчиком температуры жидкости коробки передач и электромагнитными клапанами); 14 – переключатель диапазонов автоматической коробки передач ; 15 – датчик давления масла

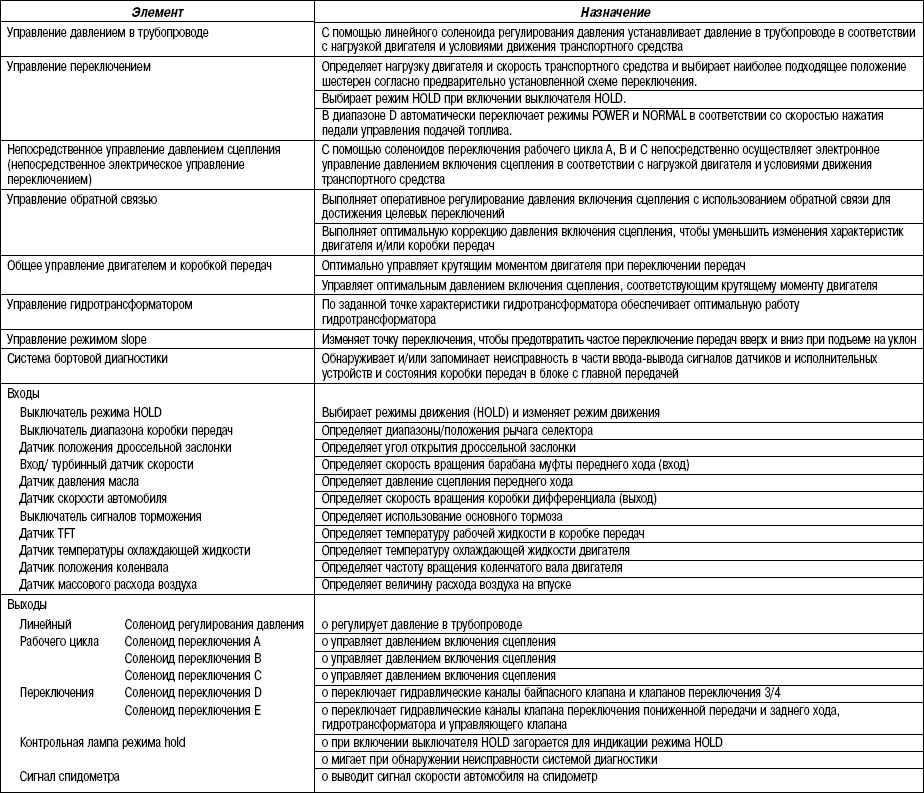

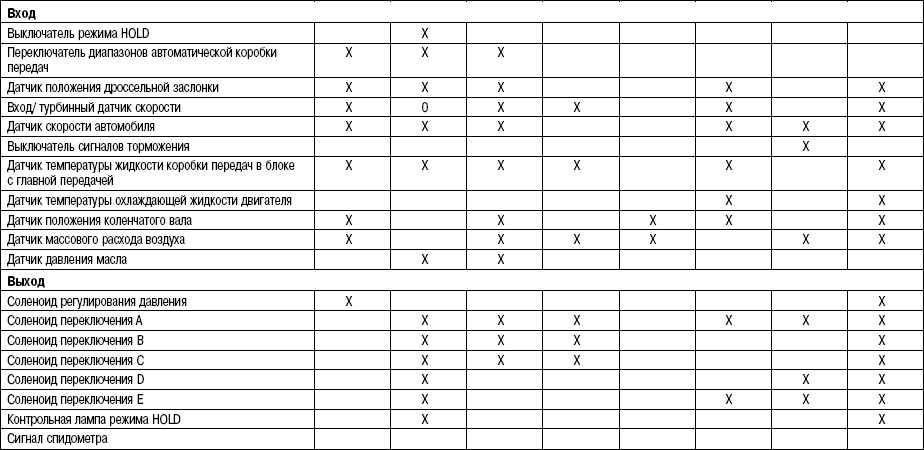

Блок управления автоматческой коробкой передач отвечает за работу насоса, управляющего клапана, электромагнитных клапанов, гидроаккумуляторов, блокировочных муфт и тормозов. Основное давление в гидравлической системе автоматической коробки передач создается насосом, оно регулируется системой управления в зависимости от нагрузки и скорости автомобиля и обеспечивает работу гидротрансформатора, блокировочных муфт и тормозов.

Клапаны переключения управляют потоками жидкости, которые поступают в гидротрансформатор и планетарную коробку передач.

Блок клапанов имеет три электромагнитных клапана, которые управляют переключением передач и блокировкой гидротрансформатора.
