3.1.2.2. Проверка и регулировка свободного хода педали сцепления

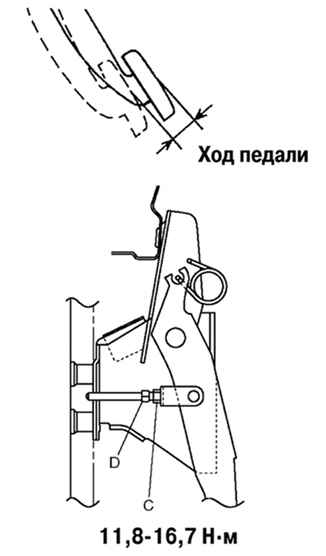

Рис. 3.4. Схема регулировки свободного хода педали

Нажмите на педаль сцепления до появления сопротивления. При необходимости отрегулируйте свободный ход педали сцепления. Для этого ослабьте контргайку «С» и вращайте шток «D» до установки требуемого свободного хода педали сцепления. После регулировки затяните контргайку (рис. 3.4).

Свободный ход педали: 1–3 мм.

Свободный ход штока: 0,1–0,5 мм.
