3.1.2.1. Регулировка высоты положения педали

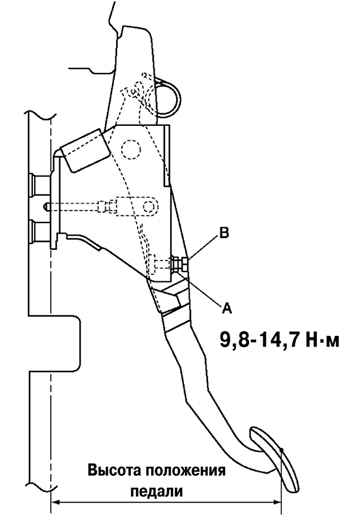

Рис. 3.3. Схема регулировки высоты положения педали

Измерьте расстояние от накладки педали до покрытия пола. При необходимости отрегулируйте высоту положения педали сцепления. Для этого ослабьте контргайку А и вращайте регулировочный болт В до установки требуемой высоты положения педали сцепления. После регулировки затяните контргайку (рис. 3.3).

Высота положения педали: 210–216 мм.
