2.2.7.3. Установка кронштейна крепления двигателя №3

Рис. 2.95. Резьбовая (сварочная) шпилька кронштейна опоры двигателя №3: 1 – шпилька

Затяните резьбовую (сварочную) шпильку кронштейна опоры двигателя №3 моментом затяжки 7–13 Н·м (рис. 2.95).

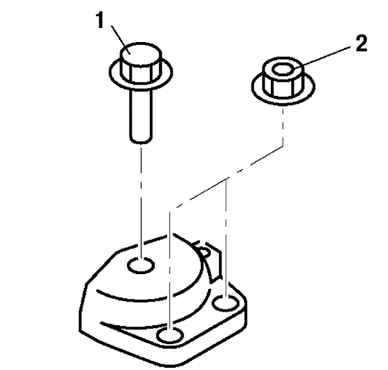

Рис. 2.96. Порядок затягивания болта и гайки кронштейна крепления двигателя №3

Затяните болт и гайку кронштейна крепления двигателя №3 в порядке, указанном на рисунке 2.96.
