2.2.18.2. Установка головки блока цилиндров

Установите головку блока цилиндров.

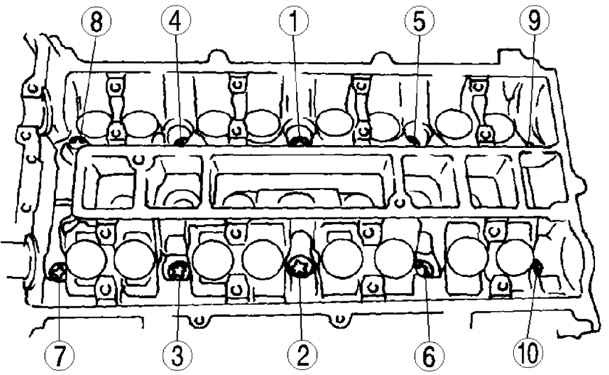

Рис. 2.186. Порядок затягивания болтов крепления головки блока цилиндров

Затяните болты крепления головки блока цилиндров в порядке, обозначенном на рисунке 2.186, за шесть приемов.

Затяните до 5,0 Н·м.

Затяните до 13–17 Н·м.

Затяните до 44–46 Н·м.

Затяните на 88–92°.

Затяните окончательно.
