2.2.17.2. Установка масляного поддона

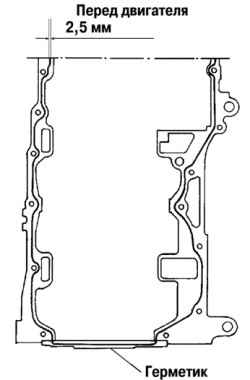

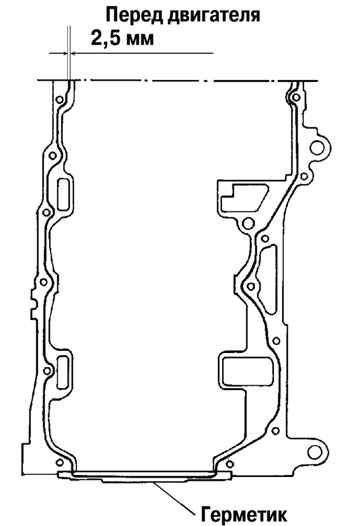

Рис. 2.181. Места нанесения герметика на сопрягаемую поверхность масляного поддона

Нанесите непрерывную полосу кремниевоорганического герметика на сопрягаемую поверхность маслянного поддона как показано на рисунке 2.181.

Рис. 2.182. Выравнивание сопрягающихся поверхностей масляного поддона и блока цилиндров

Используйте уголок, чтобы выровнять сопрягающиеся поверхности масляного поддона и блока цилиндров (рис. 2.182).

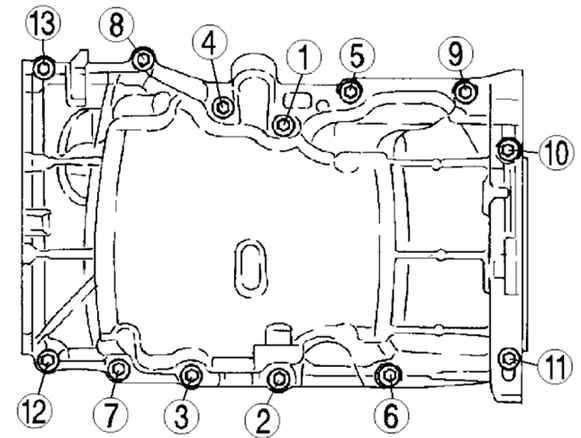

Рис. 2.183. Порядок затягивания болтов крепления масляного поддона

Затяните задние болты крепления масляного поддона в порядке, указанном на рисунке 2.183.

Момент затяжки: 20–30 Н·м.
