2.2.16.5. Сборка балансировочного блока (L3 c механизмом изменения фаз газораспределения)

Убедитесь, что шестерня балансировочного блока не имеет повреждений, также убедитесь в плавности вращения вала.

ВНИМАНИЕ Балансировочный блок не подлежит разборке, так как имеет высокую точность изготовления.

Поверните коленчатый вал по часовой стрелке и установите поршень первого цилиндра в положение ВМТ.

Установите регулировочную прокладку на посадочную поверхность балансировочного блока.

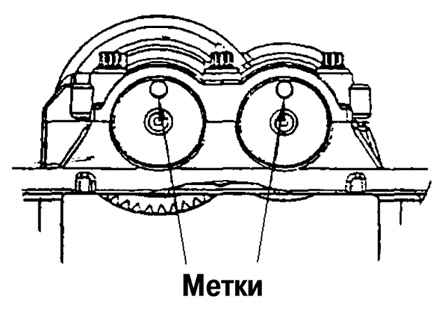

Рис. 2.177. Метки балансировочного блока

Установите балансировочный блок на блоке цилиндров, предварительно установив метки балансировочного блока сверху в центре (рис. 2.177).

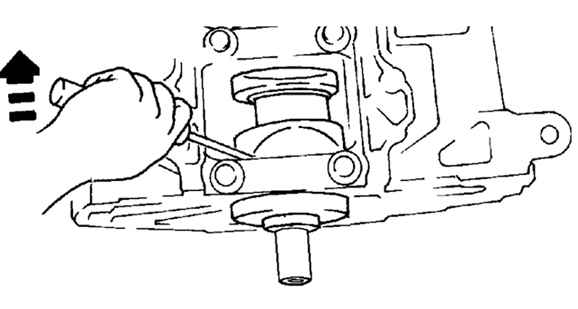

Рис. 2.178. Вращение балансировчного вала с помощью отвертки

Вставьте отвертку в коленчатый вал в области первого противовеса, вращение и приложение осевого усилия к коленвалу осуществляйте отверткой, действуя ею как рычагом, как показано на рисунке 2.178.

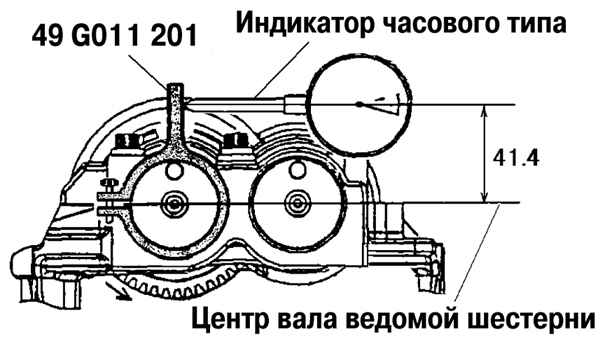

Рис. 2.179. Измерение зазора в зубчатом зацеплении вала ведомой шестерни

Установите специальное приспособление, как показано на рисунке 2.179, затем измерьте зазор в зубчатом зацеплении, используя индикатор часового типа.

Если зазор превышает указанную величину, снова измерьте его и, используя таблицу выбора регулировочных прокладок, выберите соответствующую прокладку, согласно следующей процедуре.

ВНИМАНИЕ При измерении зазора поверните коленчатый вал на один полный оборот и проверьте соответствие зазора норме в следующих шести положениях: 10°, 30°, 100°, 190°, 210°, 280° после ВМТ.

Величина зазора в зубчатом зацеплении: 0,005–0,101 мм.

Используя основную регулировочную прокладку (номер 50), установите балансировочный блок на блок цилиндров, а затем измерьте зазор.

Выберите регулировочную прокладку в соответствии с результатом измерений.

Установите выбранную регулировочную прокладку на балансировочный блок, затем установите балансировочный блок на блок цилиндров.
