2.1.2.1. Система изменения фаз газораспределения

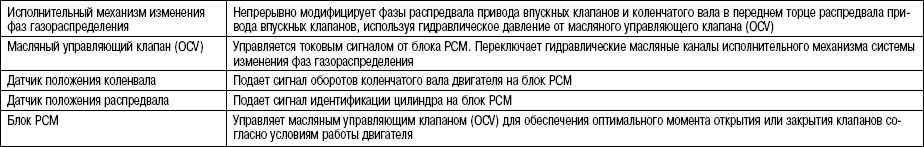

Система изменения фаз газораспределения непрерывно модифицирует фазы исполнительного механизма изменения фаз газораспределения и распредвала привода впускных клапанов под действием гидравлического давления, которым управляет масляный управляющий клапан (OCV) так, чтобы фазы открытия и закрытия клапанов оптимально соответствовали условиям работы двигателя. Работа масляного управляющего клапана (OCV) базируется на сигналах от датчика положения распредвала согласно условиям работы двигателя. Он управляет гидравлическим давлением, действующим на исполнительный механизм изменения фаз газораспределения.

Благодаря уменьшению перекрытия, меньше продуктов сгорания возвращается в цилиндр. Это стабилизирует частоту вращения холостого хода, улучшая топливную экономичность, а также гарантирует стабильность работы двигателя при малых нагрузках.

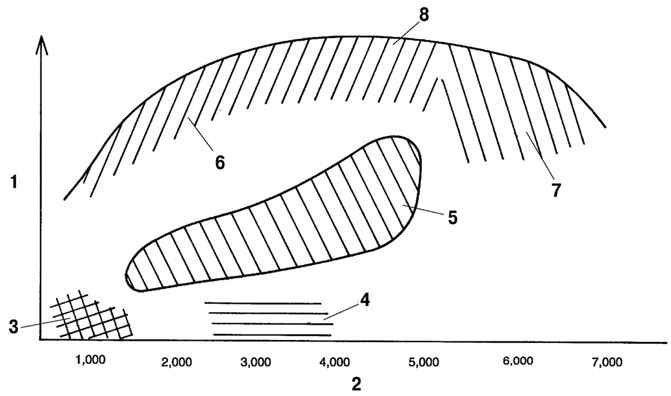

Рис. 2.30. Диаграмма изменения фаз газораспределения при различных диапазонах работы двигателя: 1 – нагрузка; 2 – частота вращения двигателя; 3 – диапазон холостого хода; 4 – диапазон малых нагрузок; 5 – диапазон средних нагрузок; 6 – диапазон больших нагрузок малых и средних скоростей; 7 – диапазон больших нагрузок и высоких скоростей; 8 – работа при полной нагрузке

Перекрытие увеличивается, а отношение EGR в цилиндре – растет. При этом уменьшаются потери на трение (насосные потери), понижается температура сгорания и уменьшается количество СO в отработавших газах. Количество выбросов углеводородов также уменьшается вследствие повторного дожигания не воспламененного газа.

Впускные клапаны закрываются рано, что обеспечивает высокий объемный к. п. д., при этом улучшается крутящий момент в диапазоне низких и средних скоростей.

Впускные клапаны закрываются позже, высокий объемный к. п. д. обеспечивает максимальную мощность.

Перекрытие минимизировано для предотвращения попадания продуктов сгорания в цилиндры и уменьшения количества дополнительно впрыскиваемого в цилиндры топлива. При этом улучшается топливная экономичность и стабилизируются повышенные обороты холостого хода.

Пусковые качества улучшились вследствие уменьшения перекрытия, так как продукты сгорания не возвращаются в цилиндр.
