2.1.2.4. Конструкция механизма изменения фаз газораспределения

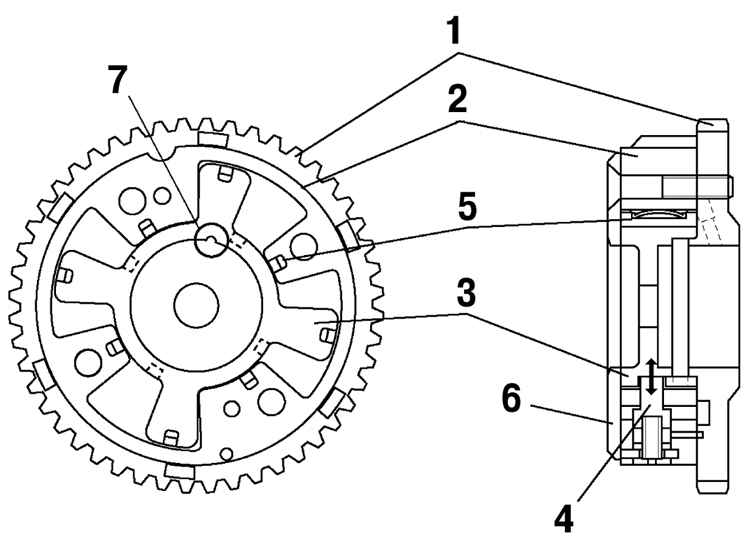

Рис. 2.36. Конструкция механизма изменения фаз газораспределения: 1 – звездочка распределительного вала; 2 – корпус; 3 – ротор; 4 – штифт; 5 – уплотнение; 6 – крышка; 7 – паз

Исполнительный механизм изменения фаз газораспределения сос-тоит из корпуса, объединенного со звездочкой распределительного вала, крышки, ротора, объединенного с распредвалом и штифта, который определяет взаимное положение ротора и корпуса, когда двигатель остановлен. Кроме того, ротор имеет уплотнение, которое изолирует отсек опережения и отсек запаздывания открытия или закрытия клапанов. Крышка и ротор исполнительного механизма изменения фаз газораспределения имеют пазы, которые используются для правильного совмещения, при осмотре исполнительного механизма изменения фаз газораспределения (рис. 2.36).
