Автомобили Mazda 3 оборудованы системой кондиционирования воздуха с автоматическим управлением. В системе кондиционирования используется полнопоточный алюминиевый радиатор отопителя с прямолинейной циркуляцией. Эффективность теплообмена повышена за счет использования дополнительного испарителя.

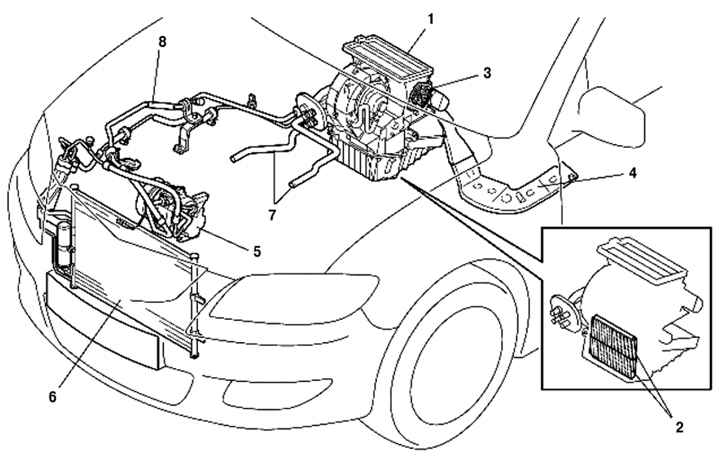

Рис. 8.60. Кондиционер и отопитель автомобиля Mazda 3: 1 – блок системы кондиционирования воздуха; 2 – воздушный фильтр; 3 – главная тяга режима забора воздуха; 4 – задний воздуховод; 5 – компрессор системы кондиционирования воздуха; 6 – конденсатор; 7 – шланг радиатора отопителя; 8 – линия хладагента

Электронный блок управления кондиционера имеет функцию самодиагностики. Сбой в системе записывается в памяти диагностического кода неисправности, при этом индикатор переключателя кондиционера работает в проблесковом режиме.
