8.5.5. Расширительный клапан

Расширительный клапан обеспечивает резкое уменьшение давления жидкого хладагента.

При этом хладагент распыляется, что облегчает процесс испарения.

Расширительный клапан также регулирует расход хладагента подаваемого в испаритель.

Расход хладагента регулируется величиной открытия шарового клапана в расширительном клапане.

Величина открытия регулируется балансом давления R-134a на диафрагму и результирующей силой давления на выходе испарителя (PI) – на нижнюю часть диафрагмы и силы пружины (Fs), действующей на шаровый клапан.

Когда PI увеличивается, температура температурного датчика около диафрагмы повышается, а Pd нагретого R-134a на диафрагму – увеличивается.

Когда Pd больше чем PI + Fs, диафрагма прогибается вниз, и вал, прикрепленный к концу стержня температурного датчика, толкает вниз шаровый клапан, увеличивая расход хладагента.

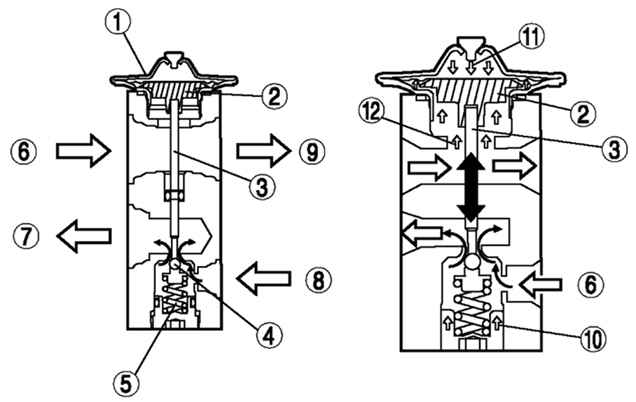

Рис. 8.65. Принцип действия расширительного клапана: 1 – диафрагма; 2 – температурный датчик; 3 – вал; 4 – шаровый клапан; 5 – пружина; 6 – от испарителя; 7 – к испарителю; 8 – от конденсатора; 9 – на конденсатор; 10 – сила пружины; 11 – давление HFC-134a; 12 – давление на выходе

Когда температура хладагента на выходе испарителя уменьшается, PI + Fs становится больше, чем Pd, шаровый клапан поднимается, и расход хладагента уменьшается.
