8.5.10.1. Снятие болта обгонной муфты

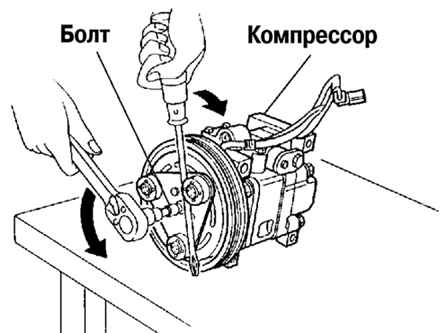

Рис. 8.70. Снятие болта обгонной муфты

При снятии и установке болта удерживайте нажимной диск, как показано на рисунке 8.70.

При установке нового компрессора системы кондиционирования воздуха замените болт.

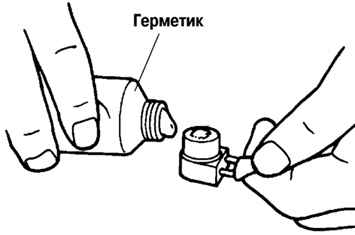

Рис. 8.71. Удаление герметика со стороны компрессора

После удаления статора и устройства тепловой защиты полностью удалите герметик со стороны компрессора системы кондиционирования воздуха (рис. 8.71).

Перед установкой нанесите приблизительно 1 г силиконового герметика (герметик KE-347W или аналогичный) на контактную поверхность устройства тепловой защиты, затем аккуратно установите его на компрессор системы кондиционирования воздуха, не оставляя зазоров.

При установке нового статора и устройства тепловой защиты, замените винт.

При монтаже нового статора и устройства тепловой защиты, замените хомут.

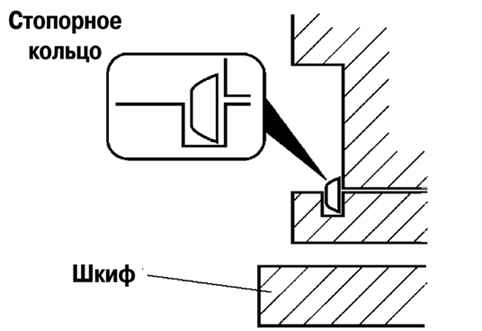

Рис. 8.72. Схема замены стопорного кольца

При монтаже нового нажимного диска, шкива компрессора системы кондиционирования воздуха, статора или корпуса компрессора замените стопорное кольцо (рис. 8.72).
