8.3.5. Разборка и сборка наружного зеркала с электроприводом

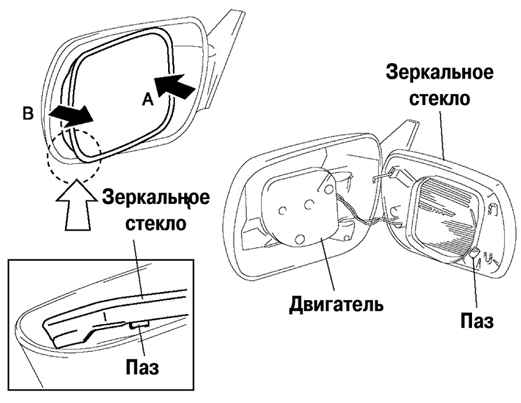

Рис. 8.51. Разборка зеркала заднего вида с электроприводом

Надавите на область А зеркала так, чтобы область B переместилась к вам (рис. 8.51).

Вставьте отвертку в паз и выньте стекло из основания зеркала.

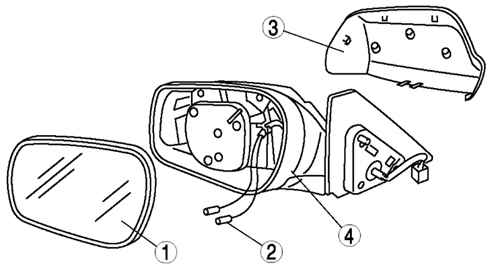

Рис. 8.52. Компоненты зеркала заднего вида: 1 – стекло наружного зеркала; 2 – разъем; 3 – крышка; 4 – держатель наружного зеркала

Снимите остальные компоненты в порядке, показанном на рисунке 8.52.

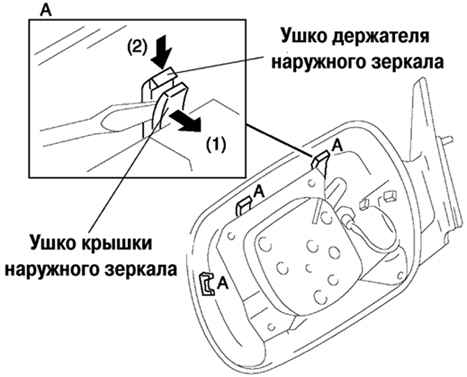

Рис. 8.53. Разборка корпуса зеркала

Отогните ушко держателя зеркала отверткой, нажмите на ушко держателя вниз и разберите корпус (рис. 8.53).

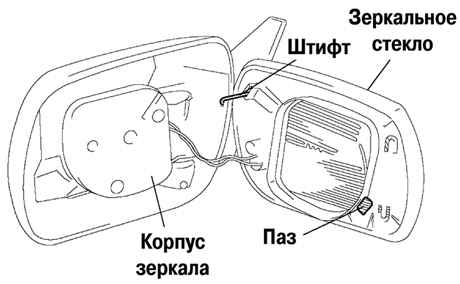

Рис. 8.54. Установка зеркала в корпус

Вдавите зеркало в корпус так, чтобы штифт не сместился (рис. 8.54).

Окончательно соберите в порядке, обратном разборке.
