8.3.2. Установка ветрового стекла

ВНИМАНИЕ Ветровое стекло может быть установлено неправильно, если уплотнитель имеет повреждения или стекло выталкивается давлением воздуха во время открытия и закрытия дверей при поднятых опускных стеклах. До окончания устанвки ветрового стекла оставьте все окна открытыми.

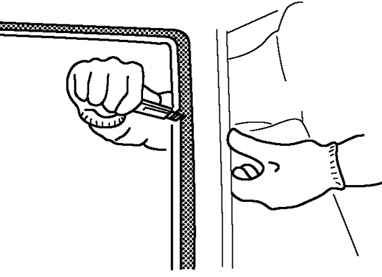

Рис. 8.43. Удаление остатков старого уплотнителя

Срежьте старый уплотнитель бритвой так, чтобы толщина оставшегося слоя уплотнителя по периметру рамки составляла 1-2 мм (рис. 8.43).

Если уплотнитель в каком-то месте полностью отделился от кузова, нанесите на это место после обезжиривания некоторое количество грунтовки и дайте ей подсохнуть в иечение приблизительно 30 мин. После этого нанесите слой уплотнителя толщиной 2 мм.

Очистите и обезжирьте полосу шириной приблизительно 50 мм по периметру ветрового стекла и контактной поверхности на кузове.

При установке повторно используемого ветрового стекла, выполните следующую процедуру:

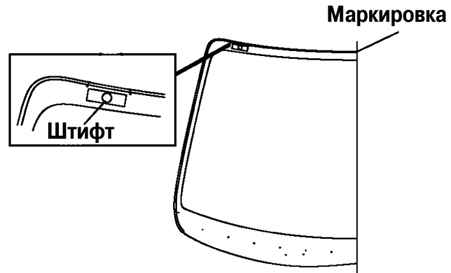

Рис. 8.44. Установка штифтов

Прикрепите штифты в местах, маркированных при снятии (рис. 8.44).

Установите окантовку ветрового стекла.

Нанесите грунтовку для стекла на стекло и грунтовку для кузова на кузов и окантовку, дайте грунтовке подсохнуть в течение приблизительно 30 мин.

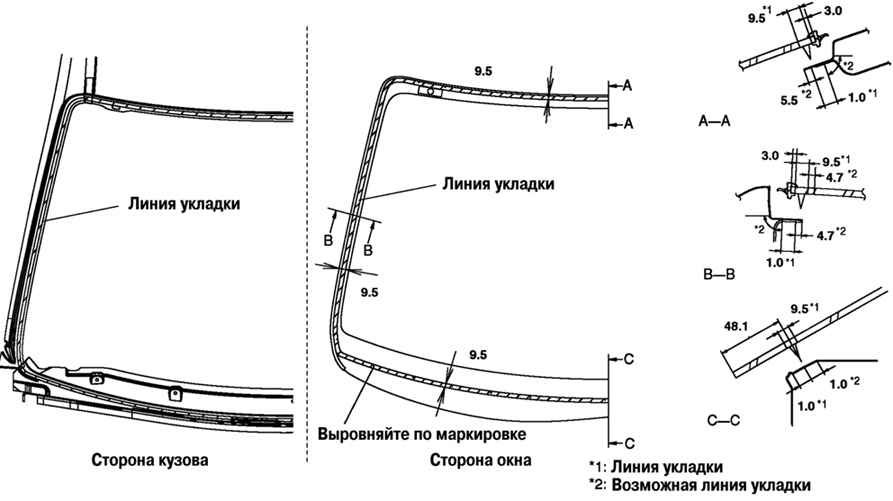

Рис. 8.45. Общая схема установки стекла

ВНИМАНИЕ Не допускайте попадания на контактные поверхности грязи и консистентной смазки, не касайтесь контактных поверхностей. В противном случае, грунтовка не будет иметь достаточной адгезии к поверхностям стекла и кузова, что может привести к течи.

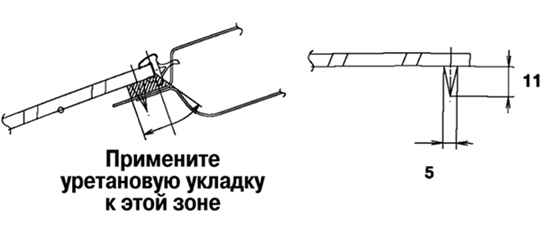

Рис. 8.46. Схема нанесения герметика на поверхность стекла

Нанесите герметик на поверхность стекла, как показано на рисунке 8.46.

Вставьте штифты в кузов, затем установите ветровое стекло.

Надавите на штифты ветрового стекла, чтобы они вошли в язычки на кузове.

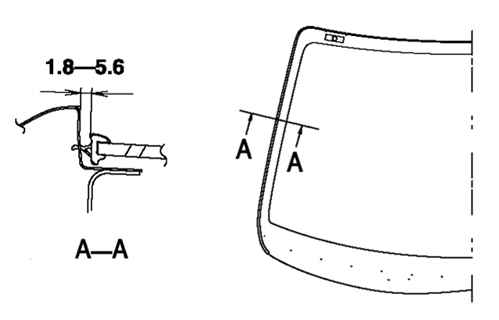

Рис. 8.47. Величина зазора выступа

Создайте давление по периметру стекла так, чтобы величина зазора выступа окантовки стекла соответствовала норме (рис. 8.47).

Установите компоненты в порядке, обратном снятию

Дайте герметику полностью полимеризоваться.

Время полной полимеризации герметика: 24 ч.
