5.3.3.2. Разборка вала шестерни и корпуса

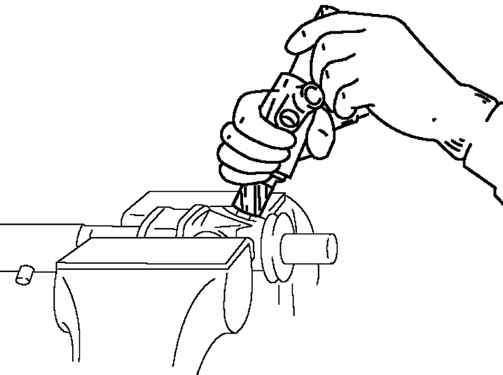

Снятие корпуса
Рис. 5.20. Снятие корпуса




Удерживая вал шестерни, как показано на рисунке 5.20, выньте корпус и вал шестерни.

ПРИМЕЧАНИЕ
Если вал шестерни не вынимается рукой, используйте пресс.

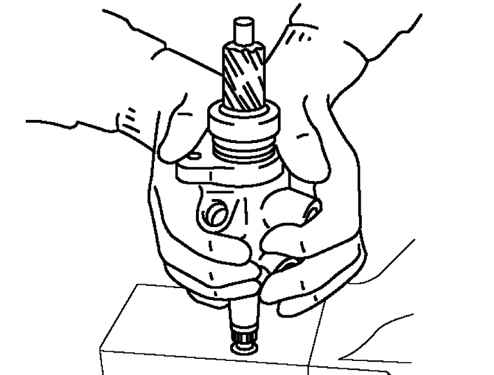

Извлечение вала шестерни
Рис. 5.21. Извлечение вала шестерни


Вытолкните вал шестерни из корпуса клапана, как показано на рисунке 5.21.

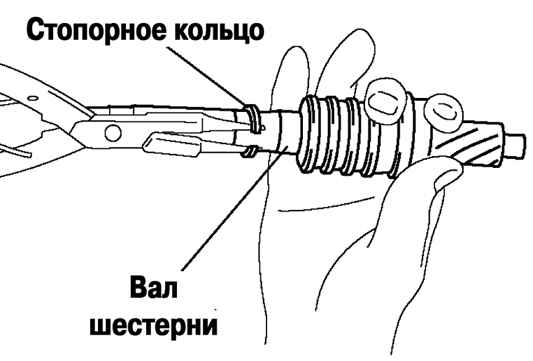

Снятие стопорного кольца вала шестерни
Рис. 5.22. Снятие стопорного кольца вала шестерни


Аккуратно снимите стопорное кольцо, стараясь не повредить вал шестерни.
