5.3.3.1. Разборка рулевой тяги

Рис. 5.16. Компоненты рулевого механизма и рулевых тяг: 1 – трубопровод гидросистемы; 2 – наконечник рулевой тяги; 3 – контргайка; 4 – хомут защитного чехла; 5 – ленточный хомут защитного чехла; 6 – защитный чехол; 7 – рулевая тяга; 8 – шайба; 9 – контргайка (регулировочная крышка); 10 – регулировочная крышка; 11 – пружина упора рейки; 12 – упор рейки; 13 – болт; 14 – вал шестерни и корпус; 15 – вал шестерни; 16 – уплотнительное кольцо; 17 – стопорное кольцо; 18 – управляющий клапан; 19 – кольцевой уплотнитель; 20 – вал шестерни; 21 – корпус клапана; 22 – верхний подшипник; 23 – сальник; 24 – обратный трубопровод; 25 – корпус клапана; 26 – держатель; 27 – уплотнительное кольцо; 28 – U-образная прокладка; 29 – опорное кольцо; 30 – рулевая рейка; 31 – кольцевой уплотнитель; 32 – уплотнительное кольцо; 33 – сальник; 34 – внутренняя направляющая; 35 – корпус рулевого механизма; 36 – резиновая опора

Снимите детали в порядке, указаном на рисунке 5.16.

Разожмите шайбу.

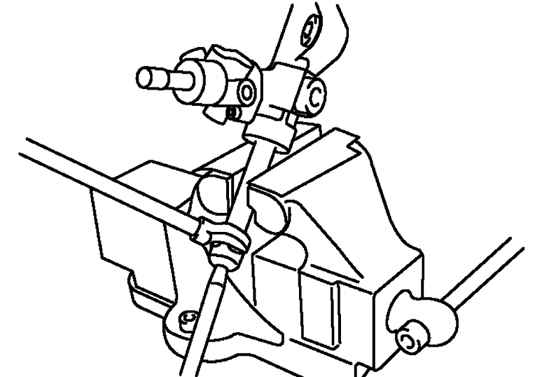

Рис. 5.17. Снятие рулевой тяги

Снимите рулевую тягу (рис. 5.17).

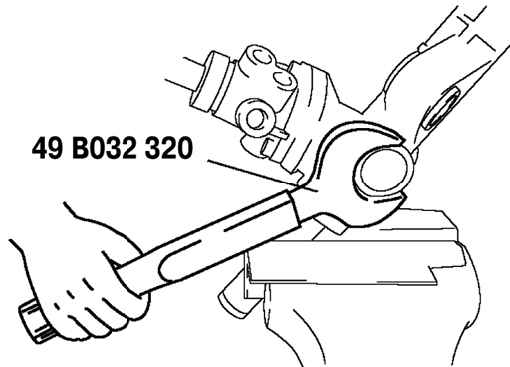

Рис. 5.18. Снятие контргайки

Снимите контргайку, используя специальное приспособление (рис. 5.18).

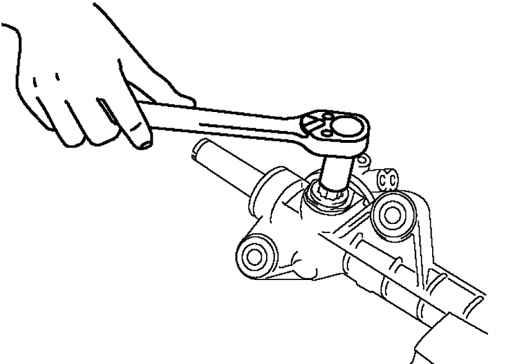

Рис. 5.19. Снятие регулировочной крышки

Снимите регулировочную крышку (рис. 5.19).
