2.6.5.1. Снятие

Снимите цепь привода механизма газораспределения.

Снимите трубопровод и кронштейн клапана рециркуляции отработавших газов

Снимите передний датчик концентрации кислорода с подогревом

Снимите тросик акселератора и кронштейн

Снимите шланг подачи топлива и жгут проводов топливной форсунки

Снимите воздушный шланг, дроссельный патрубок и впускной коллектор

Отсоедините следующие элементы:

– разъем заднего датчика концентрации кислорода с подогревом;

– основной глушитель.

Снимите трехкомпонентный каталитический нейтрализатор.

Снимите верхний шланг радиатора.

Снимите шланг радиатора отопителя.

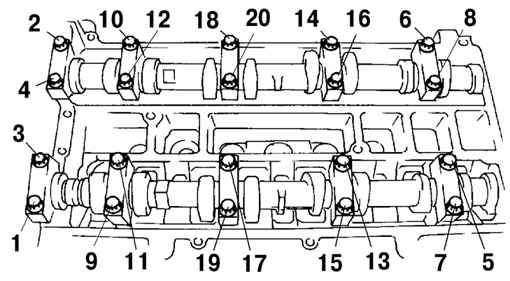

Рис. 2.271. Порядок ослабления болтов крепления крышки подшипника распредвала

Ослабьте болты крепления крышки подшипника распредвала в 2–3 прохода в порядке, показанном на рисунке (рис. 2.271).

Снимите крышки подшипников распредвала.

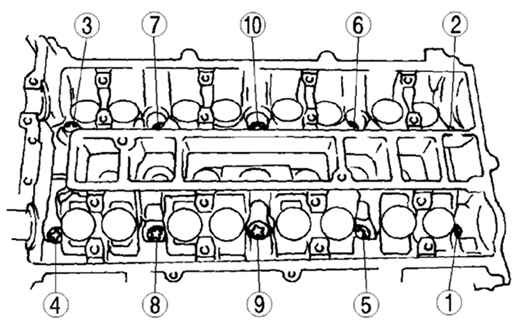

Рис. 2.272. Порядок ослабления болтов крепления головки блока цилиндров

Ослабьте болты крепления головки блока цилиндров в 2–3 прохода в порядке, показанном на рисунке 2.272, и снимите их.
