2.2.16.1. Установка крышек коренных подшипников

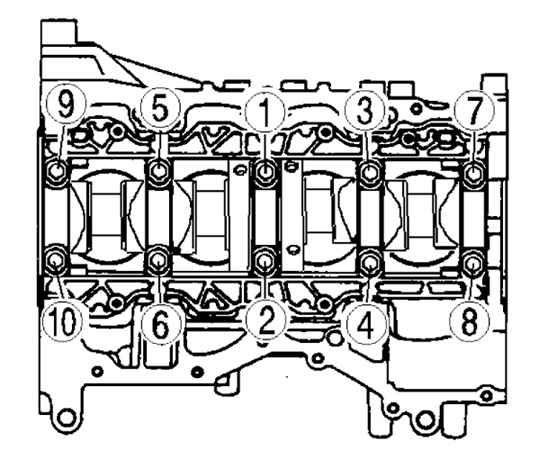

Рис. 2.172. Порядок затягивания болтов крепления крышек коренных подшипников

Установите крышки коренных подшипников и затяните болты крепления в порядке, указанном на рисунке 2.172.

Момент затяжки:

- первый проход – 44–46 Н·м;

- второй проход – 175–185°.
