1.1.7.16. Дальний–ближний режимы переключения света фар

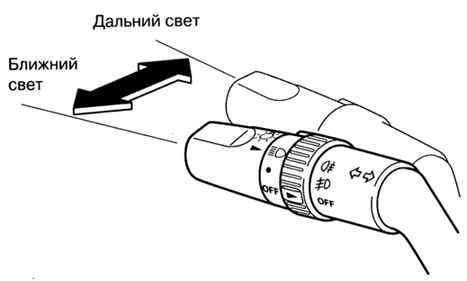

Рис. 1.65. Режимы переключения света фар

Нажмите на рычаг в направлении от себя, для того чтобы включить дальний свет фар. чтобы снова переключить фары на ближний свет, нажмите на рычаг к себе и верните его в исходное положение (рис. 1.65).

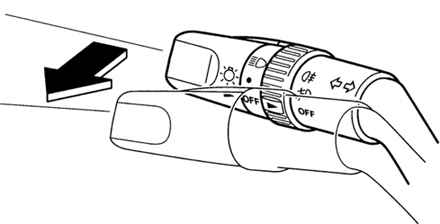

Рис. 1.66. Схема сигнализации дальним светом фар

Для сигнализации дальним светом фар нажмите на рычаг к себе до упора (рис. 1.66). Поворотная рукоятка центрального выключателя освещения может находиться в любом положении. Отпустите рычаг, и он вернется в исходное положение (при этом дальний свет фар выключится).

Количество пассажиров в автомобиле и масса перевозимого в багажном отделении груза воздействует на направление световых пучков фар в вертикальной плоскости.

Направление световых пучков автоматически корректируется при включении фар.

Ручной корректор фар.

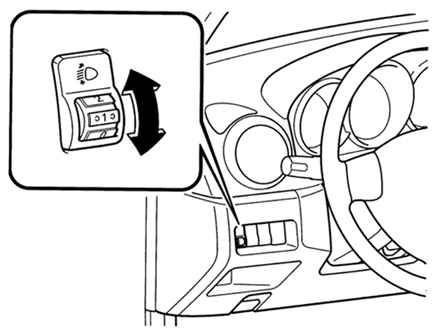

Рис. 1.67. Схема работы корректора света фар

Маховичок корректора, расположенный на панели управления, позволяет вручную отрегулировать наклон оптических осей фар ( рис. 1.67).

Дневное габаритное освещение включается автоматически при повороте выключателя зажигания в положение «ON» (зажигание включено). Режим дневного освещения выключается при включении габаритных фонарей.
