1.1.7.10. Дисплей светового сигнализатора не пристегнутых ремней безопасности

Если ремень безопасности водителя не пристегнут и скорость автомобиля превысит примерно 20 км/ч, начнет мигать световой сигнализатор и включится звуковой сигнализатор. Если включился звуковой сигнализатор и ремень безопасности остается непристегнутым, то звуковой сигнализатор будет продолжать работать, даже если скорость автомобиля станет ниже 20 км/ч. Звуковой сигнализатор выключится, как только будет пристегнут ремень безопасности или по истечении установленного времени.

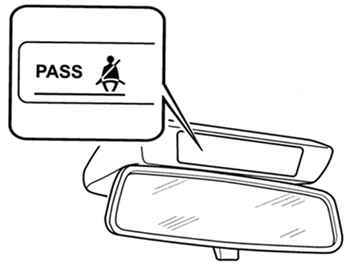

Рис. 1.60. Дисплей светового сигнализатора не пристегнутого ремня безопасности пассажирского сиденья

Если ремень безопасности на переднем пассажирском сидении не пристегнут и выключатель зажигания находится в положении «ON» (зажигание включено), водитель и пассажир получат предупреждение об этом с помощью светового и звукового сигнализаторов. Световой сигнализатор загорается над зеркалом заднего вида (рис. 1.60).

Если ремень безопасности переднего пассажира не пристегнут и скорость автомобиля превысит примерно 20 км/ч, то начнет мигать световой сигнализатор и включится звуковой сигнализатор. Если включился звуковой сигнализатор и ремень безопасности остается непристегнутым, звуковой сигнализатор будет продолжать работать, даже если скорость автомобиля станет ниже 20 км/ч. Звуковой сигнализатор выключится, как только будет пристегнут ремень безопасности или по истечении установленного времени.

Для того чтобы обеспечить нормальное функционирование датчика нагрузки, встроенного в подушку переднего пассажирского сиденья, пассажиру не следует подкладывать и сидеть на дополнительной подушке. В противном случае из-за влияния дополнительной подушки датчик нагрузки не сможет работать должным образом. При наличии на переднем пассажирском сиденьи багажа или домашних животных сигнализатор не пристегнутого ремня безопасности может сработать и дать ложный сигнал. При размещении на переднем пассажирском сиденьи багажа или домашних животных функционирование сигнализатора будет зависеть от их веса.

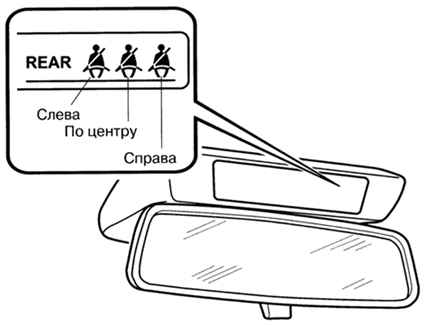

Рис. 1.61. Дисплей светового сигнализатора не пристегнутого ремня безопасности заднего сиденья

Если ремни безопасности на заднем сиденье не пристегнуты и выключатель зажигания находится в положении «ON» (зажигание включено), то водитель и пассажиры получат предупреждение об этом с помощью светового и звукового сигнализаторов. Световой сигнализатор загорается над зеркалом заднего вида (рис. 1.61).

Сигнализатор может гореть красным или зеленым светом. Если ремень безопасности не пристегнут, то горит красный сигнализатор. Если ремень безопасности пристегнут, сигнализатор горит зеленым светом. Световые сигнализаторы работают, даже если на заднем сиденьи пассажиры отсутствуют. Звуковой сигнализатор включается, только если отстегнуть предварительно пристегнутый ремень безопасности.

ПРИМЕЧАНИЕ Если ремни безопасности на заднем сиденье не будут пристегнуты в течение установленного времени после запуска двигателя, то все световые сигнализаторы выключатся.

Сигнализатор загорается, если одна из дверей (включая заднюю дверь багажного отделения) открыта или закрыта не плотно.

Сигнализатор предупреждает водителя о том, что в бачке омывателя ветрового стекла и фар осталось минимальное количество жидкости. Если сигнализатор загорелся, долейте жидкость омывателя.

Сигнализатор неисправности загорается на несколько секунд после поворота выключателя зажигания в положение «ON» (зажигание включено).

Сигнализатор включается при обнаружении неисправности автоматической трансмиссии.

В этом случае продолжение движения на автомобиле может привести к поломке автоматической трансмиссии.

Данный сигнализатор/индикатор может гореть красным или зеленым светом.

Сигнализатор может гореть в следующих случаях.

При повороте выключателя зажигания в положение «ON» (зажигание включено) сигнализатор загорается на короткое время и гаснет.

Если система доступа в автомобиль и пуска двигателя без ключа неисправна, то сигнализатор не погаснет, а будет продолжать гореть.

ВНИМАНИЕ Запрещается эксплуатировать автомобиль, если горит сигнализатор неисправности «KEY». В этом случае, остановите автомобиль в безопасном месте, соблюдая необходимые меры предосторожности. Для того чтобы продолжить движение на автомобиле, воспользуйтесь вспомогательным ключом.

Ниже приведены условия, при которых мигает красный сигнализатор «KEY», предупреждая водителя о невозможности повернуть выключатель зажигания из положения «LOCK» (блокировка) в положение «АСС» (вспомогательные потребители электроэнергии), даже если рукоятка выключателя нажата и утоплена.

Разряжен элемент питания носимой карты «Advanced Key».

Носимая карта «Advanced Key» находится за пределами зоны действия системы.

Носимая карта «Advanced Key» находится в зоне, где система не может обнаружить сигнал.

В зоне действия системы находится ключ другой марки, который аналогичен носимой карте «Advanced Key».

Ниже приведены условия (выключатель зажигания не возвращен в положение «LOCK»), при выполнении которых красный сигнализатор «KEY» будет постоянно мигать, предупреждая водителя о том, что носимая карта удалена от автомобиля. Сигнализатор прекратит мигать, когда носимая карта окажется снова в автомобиле.

Выключатель зажигания не возвращен в положение «LOCK» (блокировка), открыта водительская дверь и носимая карта удалена от автомобиля.

Выключатель зажигания не возвращен в положение «LOCK» (блокировка), и все двери автомобиля закрыты после удаления носимой карты от автомобиля.

ПРИМЕЧАНИЕ Одновременно с мигающим красным сигнализатором «KEY» включается звуковой предупреждающий сигнал.

Сигнализаторгорит в следующих случаях.

Индикатор «KEY» зеленого цвета загорается на приборной панели, когда водитель нажимает и утапливает рукоятку выключателя зажигания, которая находится в положении «LOCK» (блокировка). Включение индикатора подтверждает наличие в автомобиле зарегистрированной носимой карты «Advanced Key» и возможность повернуть рукоятку выключателя зажигания дальше в положение «АСС» (вспомогательные потребители электроэнергии).

Если элемент питания носимой карты «Advanced Key» разряжен, индикатор «KEY» будет мигать в течение 30 спосле того, как выключатель зажигания будет повернут из положения «ON» (зажигание включено) в положение «АСС» (вспомогательные потребители электроэнергии) или «LOCK» (блокировка). Замените элемент питания, прежде чем носимая карта потеряет работоспособность.

Данный сигнализатор начинает мигать с периодичностью 2 спосле того, как выключатель зажигания будет повернут из положения «ON»(зажигание включено) в положение «АСС» (вспомогательные потребители электроэнергии) и включится противоугонная система (иммобилайзер).

Сигнализатор прекращает мигать при повороте выключателя зажигания в положение «ON» (зажигание включено) с помощью зарегистрированного ключа зажигания. При этом противоугонная система (иммобилайзер) выключается, а сигнализатор включается и горит примерно 3 с, затем гаснет.

Если двигатель не пускается с помощью зарегистрированного ключа зажигания и сигнализатор иммобилайзера продолжает гореть постоянно или мигать, то это может свидетельствовать о неисправности противоугонной системы.

Индикатор горит в следующих двух случаях:

– включен дальний свет фар;

– рычаг управления указателями поворота нажат на себя для включения сигнализации дальним светом фар.

Индикатор горит при включении передних противотуманных фар.

Индикатор горит при включении заднего противотуманного фонаря.

Индикатор показывает положение переключателя диапазонов автоматической трансмиссии (индикатор работает при включенном зажигании).

Если рычаг переключателя диапазонов находится в положении «D» (движение) или «М» (ручной режим переключения), индикатор показывает включенную передачу в автоматической трансмиссии.

Индикатор может загораться при повороте выключателя зажигания в положение «ON» (зажигание включено). Индикатор гаснет после полного разогрева свечей накаливания.

Индикатор загорается на несколько секунд после поворота выключателя зажигания в положение «ON» (зажигание включено). Индикатор мигает при срабатывании противобуксовочной системы (ПБС) или противозаносной системы (ПЗС). Если сигнализатор продолжает гореть, - это может свидетельствовать о нарушении нормального функционирования систем ПБС и ПЗС. При этом системы могут работать некорректно.

Индикатор загорается на несколько секунд после поворота выключателя зажигания в положение «ON» (зажигание включено). Индикатор также загорается при нажатии на выключатель «DSC OFF» и предупреждает водителя о том, что противобуксовочная система ПБС и противозаносная система ПЗС отключены.

Если индикатор продолжает гореть при неотключенных системах ПБС и ПЗС, – это может быть связано с нарушением работоспособности противозаносной системы.

Данный индикатор может гореть желтым или зеленым светом.

Индикатор горит желтым светом при нажатии на главный выключатель «ON/OFF» системы круиз-контроля. Горящий индикатор свидетельствует о том, что система круиз-контроля включена.

Индикатор горит зеленым светом, если задано значение стабилизируемой скорости.

Индикатор горит, когда включены приборы внешнего освещения и подсветка приборной панели.

Сигнализатор загорается при повороте выключателя зажигания в положение «ON» (зажигание включено) и гаснет после пуска двигателя.

Сигнализатор загорается при отказе рулевого гидроусилителя. Если сигнализатор включился, заглушите двигатель и запустите его снова.

Если сигнализатор больше не загорается после повторного пуска двигателя, – это свидетельствует о восстановлении работоспособности рулевого гидроусилителя. Если сигнализатор продолжает гореть, – рулевой гидроусилитель неисправен.

ПРИМЕЧАНИЕ Если горит сигнализатор неисправности, рулевой гидроусилитель не работает. При этом управление автомобилем, по-прежнему, возможно. Однако, для вращения рулевого колеса от водителя требуется больше физических усилий.

Сигнализатор загорается на несколько секунд после поворота выключателя зажигания в положение «ON» (зажигание включено).

В дальнейшем сигнализатор загорается при отказе автоматического корректора фар.

При включении указателей поворота мигает соответствующий (левый или правый) индикатор.

При включении аварийной световой сигнализации одновременно мигают оба индикатора.

ПРИМЕЧАНИЕ Если индикатор горит постоянно (не мигает) или мигает с увеличенной частотой, то возможной причиной является перегорание одной из ламп указателей поворота.
