5.19.5. Замена топливного насоса

Если мощность двигателя падает, возник повышенный шум или периодически слышны «подвывания» при работе топливного насоса, то, скорее всего, вышел из строя топливный насос.

Предварительно проверьте давление в системе подачи топлива в следующем порядке:

– проверьте исправность регулятора давления топлива (см. «Проверка и замена регулятора давления топлива»);

– если в режиме холостого хода давление в системе меньше 265 кПа (2,65 кгс/м²), снимите насос и промойте сетку фильтра грубой очистки топлива;

– если это не помогло, замените топливный фильтр тонкой очистки.

Если и в этом случае давление не возрастает, топливный насос необходимо заменить.

Вам потребуются: ключ «на 8», отвертка с плоским лезвием, пассатижи с тонкими губками.

ПРИМЕЧАНИЕ В процессе снижения давления в системе питания снята крышка люка в основании кузова над топливным насосом и от топливного модуля отсоединена колодка жгута проводов.

1. Снизьте давление в системе подачи топлива (см. «Снижение давления в системе питания»).

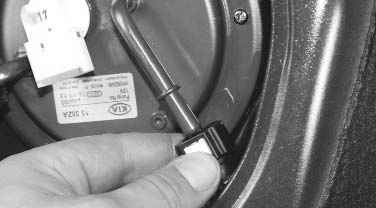

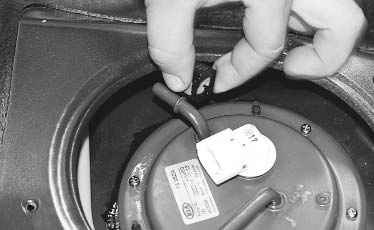

2. Нажмите на фиксаторы и отсоедините от штуцеров топливного модуля трубопроводы подачи...	3. ...и слива топлива.

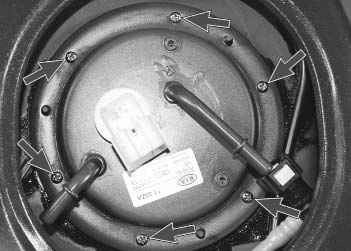

ПРИМЕЧАНИЕ Так расположены винты крепления топливного модуля.

4. Выверните винты крепления топливного модуля...	5. ...приподнимите его...

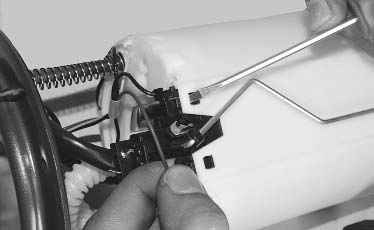

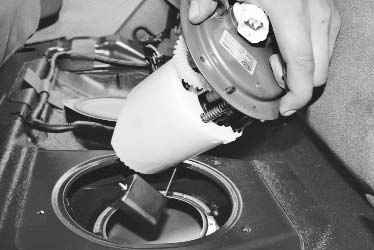

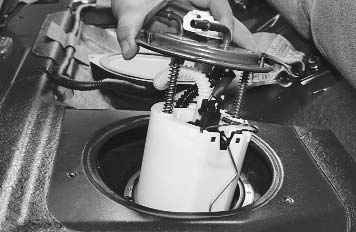

6. ...и, наклонив в сторону, извлеките топливный модуль, выведя поплавок датчика уровня топлива из отверстия в топливном баке.	7. Отожмите отверткой два пластмассовых фиксатора...

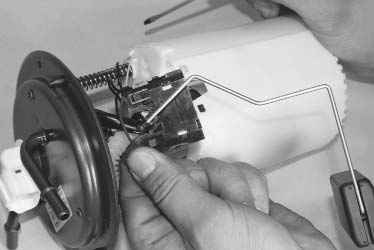

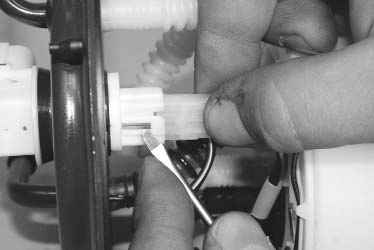

8. ...и извлеките из топливного модуля корпус датчика уровня топлива.	9. Нажмите отверткой на фиксатор и отсоедините колодку жгута проводов датчика уровня топлива от топливного модуля.

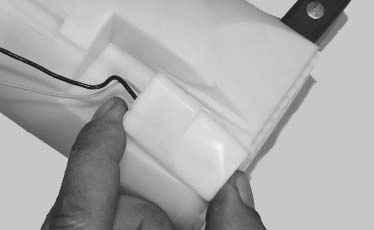

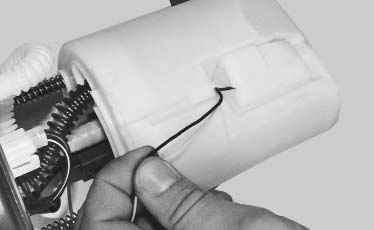

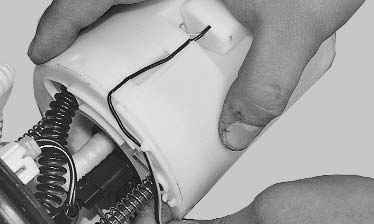

10. Извлеките провода датчика сигнальной лампы недостаточного уровня топлива из держателей на торцовой...	11. ...и боковой поверхностях стакана-накопителя.

12. Преодолевая сопротивление фиксаторов, отсоедините от корпуса стакана-накопителя датчик контрольной лампы резервного остатка топлива.

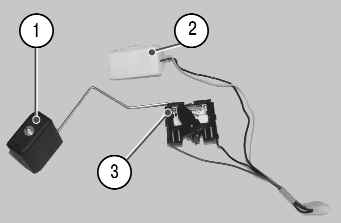

ПРИМЕЧАНИЕ Так выглядит датчик уровня топлива: 1 – поплавок; 2 – датчик контрольной лампы резервного остатка топлива; 3 – реостат датчика.

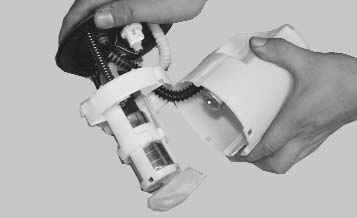

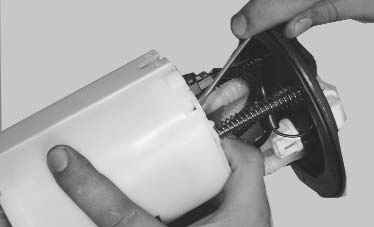

13. Отожмите отверткой фиксаторы крепления стакана-накопителя...	14. ...и отведите его в сторону.

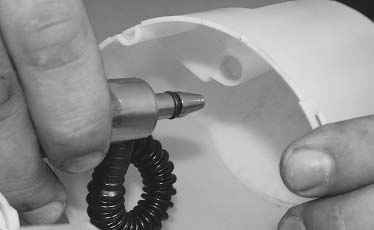

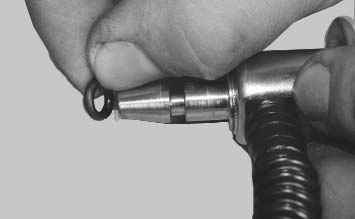

15. Преодолевая сопротивление уплотнительного резинового кольца, извлеките регулятор давления топлива.	16. Снимите с регулятора давления уплотнительное резиновое кольцо. Внимательно осмотрите кольцо и, если оно надорвано или обжато, замените его.

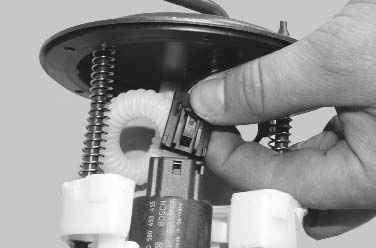

17. Снимите с электробензонасоса фильтр грубой очистки топлива, промойте или замените фильтр, если он загрязнен.	18. Отсоедините от электробензонасоса колодку жгута проводов.

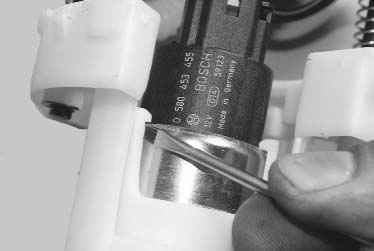

19. Отожмите отверткой, как показано на фото, пластмассовые держатели и извлеките электробензонасос из топливного модуля.

20. Соберите и установите топливный модуль в порядке, обратном разборке и снятию.

21. После установки топливного модуля пустите двигатель и проверьте герметичность подсоединения к насосу топливных шлангов.
