6.7. Тормозной механизм заднего колеса

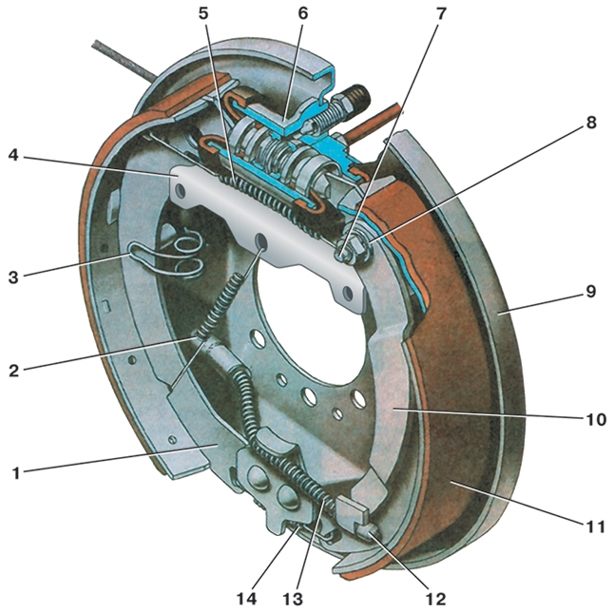

Рис. 6.5. Тормозной механизм заднего колеса: 1 – передняя тормозная колодка; 2 – оттяжная пружина распорной планки; 3 – пружина прижимная; 4 – планка распорная; 5 – пружина стяжная верхняя; 6 – цилиндр колесный; 7 – ось разжимного рычага; 8 – втулка; 9 – щит заднего тормоза; 10 – рычаг разжимной; 11 – задняя тормозная колодка; 12 – наконечник троса привода стояночного тормоза; 13 – пружина; 14 – пружина стяжная нижняя

Тормозные механизмы задних колес оборудованы самоустанавливающимися колодками (плавающего типа). Тормозные колодки 1 и 11 (рис. 6.5) приводятся в действие одним гидравлическим колесным цилиндром 6 с двумя поршнями. В гидравлические цилиндры вставлены с натягом стальные пружинные разрезные кольца, соединенные с поршнями и выполняющие роль автоматического устройства, поддерживающего постоянный зазор между фрикционной накладкой и рабочей поверхностью барабана. В тормозные барабаны, отлитые из алюминиевого сплава, залиты чугунные гильзы.

Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм. При износе накладок до этой толщины, непрочном их соединении с основанием, замасливании поверхностей накладок или при наличии на накладках глубоких борозд и сколов замените тормозные колодки новыми одновременно на обоих тормозных механизмах передних колес, т. е. обе пары.

Если колодки не надо заменять, при снятии пометьте их, чтобы при сборке поставить на прежние места, так как кольца автоматических устройств устанавливались по определенной колодке, и для другой колодки поршень снова надо сдвигать в исходное положение. Каждое лишнее передвижение кольца, попадание грязи или применение неподходящих оправок может привести к появлению продольных рисок на зеркале цилиндра и течи тормозной жидкости.

1. Снимите колесо и тормозной барабан.

2. Снимите верхнюю 5 и нижнюю 14 стяжные пружины колодок при помощи специальных клещей.

3. Снимите оттяжную пружину распорной планки.

4. Приподнимите лапку прижимной пружины 3 и выньте переднюю тормозную колодку 1.

5. Снимите распорную планку 4.

6. Приподняв лапку прижимной пружины, выньте переднюю тормозную колодку 1 и, отжав пружину, отсоедините наконечник троса привода стояночного тормоза от разжимного рычага.

7. Отверните гайку оси разжимного рычага, выньте втулку и отсоедините разжимной рычаг от задней колодки.

8. Установите тормозные колодки в обратном порядке. При установке новых колодок вдавите поршни в корпус колесного цилиндра до упора одного в другой с одинаковым расстоянием от торцов корпуса. Делайте это легкими ударами молотка через деревянную выколотку.

1. Снимите колесо и очистите тормозной барабан от грязи.

2. Убедитесь в свободном вращении тормозного барабана. Рычаг стояночного тормоза при этом должен быть опущен.

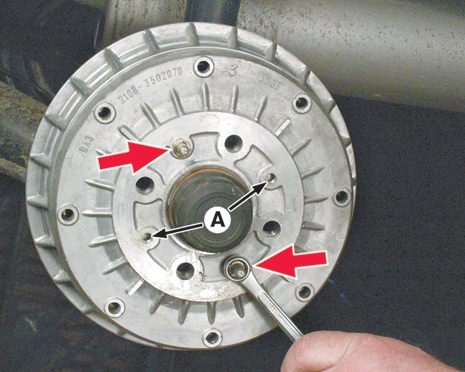

Рис. 6.6. Установка шпилек в отверстия

3. Выверните две направляющие шпильки крепления барабана к ступице, установите шпильки в резьбовые отверстия А (рис. 6.6) фланца барабана и, ввертывая их, снимите барабан. При сильной коррозии фланца барабана и ступицы смочите места их контакта жидкостью типа WD-40 и выдержите некоторое время. Во избежание повреждения барабана 4 и деформации щита тормоза не бейте молотком по ободу барабана и не вводите отвертку между щитом и ободом барабана, используя ее как рычаг.

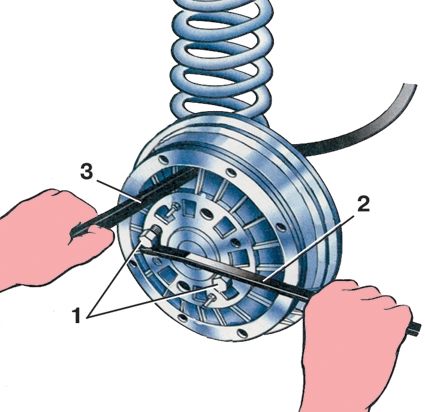

Рис. 6.7. Сдвигание передней тормозной колодки: 1 – болты крепления колеса; 2 – рычаг (монтажная лопатка); 3 – стержень

4. При значительном износе барабана на его рабочей поверхности образуется кольцевой выступ, препятствующий снятию барабана. В этом случае через большое отверстие во фланце барабана вставьте стержень Ж 8 мм (

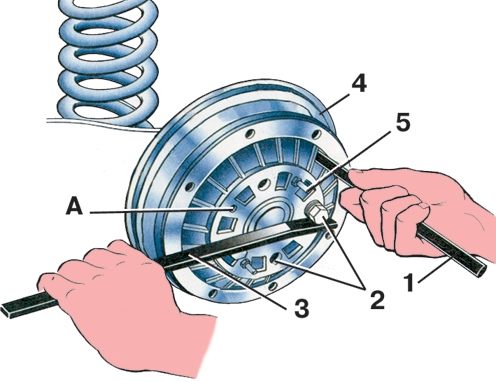

Рис. 6.8. Сдвигание задней тормозной колодки: 1 – торцовый ключ; 2 – болты крепления колеса; 3 – рычаг (монтажная лопатка); 4 – тормозной барабан; 5 – направляющая шпилька; А – отверстие с резьбой

рис. 6.7) в отверстие носка передней колодки. Воротком или монтажной лопаткой, опираясь на болты крепления колеса, поверните тормозной барабан в сторону колесного цилиндра так, чтобы переместилась колодка, сдвинув при этом кольцо автоматической регулировки зазора в колесном цилиндре. Сдвиньте заднюю тормозную колодку, надев на гайку оси разжимного рычага торцовый ключ 1 (рис. 6.8), и снимите тормозной барабан (в случае необходимости используйте методы, описанные выше).

5. Предельно допустимый диаметр рабочей поверхности барабана 231,6 мм. Осмотрите внутреннюю рабочую поверхность (зеркало) снятого барабана и проверьте его эллипс-ность. Разница замеренных диаметров (максимального и минимального) не должна быть более 0,2 мм. При наличии глубоких рисок или повышенной эллипсности барабан можно расточить, базируя по центральному отверстию и прижимая к приспособлению внутреннюю поверхность фланца барабана. Для сохранения жесткости барабаны нельзя растачивать более чем на 0,8 мм на сторону. После растачивания рабочая поверхность барабана должна иметь шероховатость не более 1,6 мкм.

6. Перед установкой тормозного барабана его привалочные поверхности, базовые отверстия и привалочные поверхности фланца полуоси тщательно очистите от грязи, коррозии или забоин и слегка смажьте тугоплавким и влагостойким смазочным материалом.

7. Тормозной барабан должен плотно надеваться до упора на фланец полуоси только усилием руки. При этом после установки барабан не должен свободно перемещаться на полуоси.

1. Поднимите соответствующую сторону автомобиля домкратом, поставьте под гнездо домкрата опору, уберите домкрат и снимите колесо и тормозной барабан.

2. Снимите обе стяжные пружины колодок и оттяжную пружину распорной планки при помощи специальных клещей и, раздвинув колодки, выведите их концы из прорезей опорных стержней поршней.

3. Отсоедините трубопровод от колесного цилиндра. Заглушите отверстие трубопровода.

4. Отверните два болта крепления колесного цилиндра к тормозному щиту и снимите цилиндр.

5. Снимите защитные резиновые чехлы с колесного цилиндра.

6. Отверткой, вставленной в пазы опорных стержней поршней, поверните поршни на 90° и выньте их из полости цилиндра.

7. Тщательно промойте внутреннюю полость колесного цилиндра свежей тормозной жидкостью.

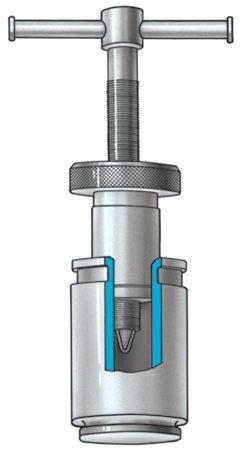

Рис. 6.9. Приспособление для извлечения пружинного кольца автоматического устройства из колесного цилиндра

8. Выньте из полости цилиндра оба пружинных кольца автоматического устройства при помощи специального съемника (рис. 6.9).

9. Снимите с поршней уплотнительные резиновые манжеты.

10. Выверните из цилиндра клапан выпуска воздуха.

11. Тщательно промойте детали разобранного тормозного цилиндра, осмотрите и установите их пригодность к дальнейшей работе.

12. Замените колесные цилиндры в сборе, если на их рабочей поверхности есть глубокие продольные риски или другие дефекты, приводящие к течи тормозной жидкости. Шлифовка их рабочей поверхности не допускается, так как при этом уменьшается натяг в цилиндре пружинного кольца автоматического устройства для поддержания зазора между колодкой и барабаном и нарушается их работоспособность.

13. Независимо от состояния замените уплотнительные резиновые манжеты.

14. Перед сборкой все детали тщательно промойте в свежей тормозной жидкости.

15. Смажьте перед сборкой свежей тормозной жидкостью манжеты, поршни, кольца и внутреннюю поверхность цилиндра.

16. Наденьте на поршни манжеты так, чтобы они своими сторонами большего диаметра были обращены внутрь цилиндра.

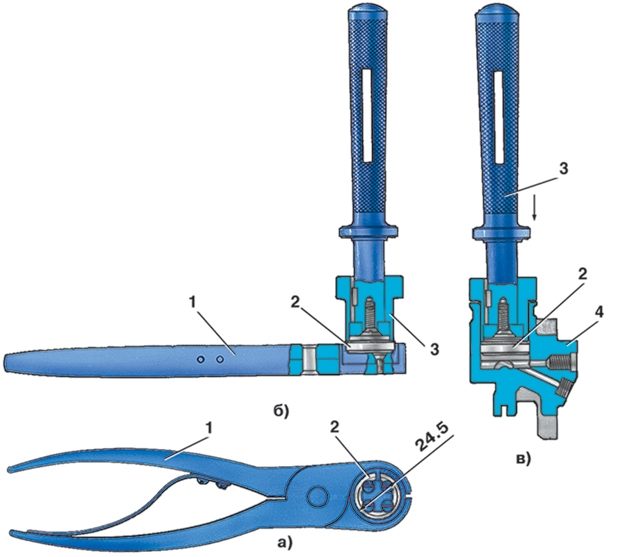

Рис. 6.10. Монтаж пружинного кольца автоматического устройства в колесный цилиндр: а – сжатие кольца в специальных клещах; б – установка кольца в оправку; в – монтаж кольца в колесный цилиндр; 1 – специальные клещи; 2 – кольцо; 3 – оправка; 4 – колесный цилиндр

17. Сожмите кольца в специальных клещах и вставьте в оправку для установки кольца в цилиндр (рис. 6.10). Введите кольцо с оправкой в полость цилиндра так, чтобы разрез кольца был параллелен привалочной плоскости цилиндра и находился в его верхней части. Затем доведите оправку до упора ее буртика в торец цилиндра, нажмите на рукоятку оправки и вытолкните из нее кольцо. Выньте оправку из цилиндра.

18. Вставьте поршень в цилиндр до упора в кольцо, аккуратно заправляя кромку манжеты, и поверните его на 90°. Прорезь опорного штифта поршня должна быть при этом параллельна привалочной плоскости цилиндра.

19. При отсутствии специальных приспособлений для сборки колесных цилиндров вставьте поршни до упора в кольца и запрессуйте их на ручном прессе или легкими ударами молотка через деревянную выколотку до упора одного в другой с одинаковым расстоянием их до торцов цилиндров. Прорезь опорного стержня поршня должна быть параллельна привалочной поверхности цилиндра. Во избежание образования при этом продольных рисок на зеркале цилиндра осмотрите кольцо перед запрессовкой и при необходимости отполируйте все забоины на цилиндрической поверхности и кромках. Тщательно очистите кольцо и цилиндр от мельчайших песчинок.

20. Наденьте резиновые защитные чехлы и вверните клапан выпуска воздуха. После установки и крепления цилиндра в тормозном механизме колеса, сборки колодок с пружинами и установки на место тормозного барабана прокачайте тормозную систему и убедитесь в свободном вращении барабана при отпущенной педали тормоза.
