7.3. Снятие крышки и ротора распределителя зажигания

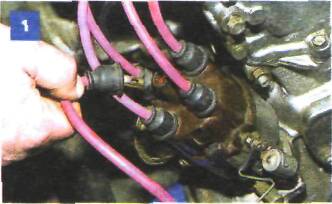

Вынимаем из крышки распределителя центральный высоковольтный провод...

...и остальные провода.

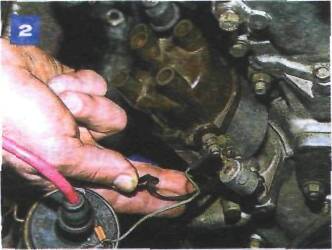

Освобождаем два пружинных зажима крепления крышки...

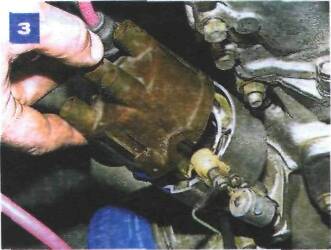

...и снимаем крышку с корпуса распределителя.

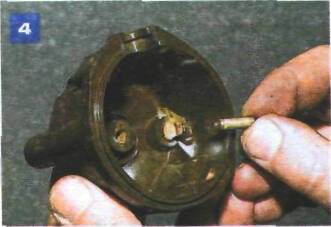

Для замены подпружиненного уголька центрального электрода поворачиваем уголек против часовой стрелки...

...и вынимаем его вместе с пружиной из гнезда крышки.

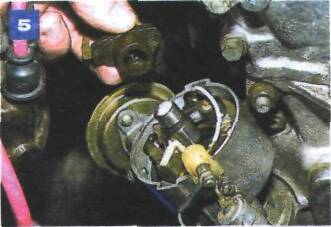

Снимаем с валика распределителя ротор.

Ротор устанавливается на валик только в одном положении: пружинной пластиной внутри гнезда ротора - к лыске валика. Устанавливаем крышку и ротор распределителя в обратной последовательности. Высоковольтные провода подсоединяем к крышке в соответствии с нумерацией цилиндров, нанесенной на крышке.
