6.3. Снятие карбюратора

Операции по демонтажу карбюратора на двигателях УМПО-331 и ВАЗ-2106 практически одинаковы, поэтому показываем их на примере одного двигателя УМПО-331 с карбюратором 2140-1107010-70.

Карбюратор снимаем для его полной или частичной разборки, промывки и регулировки положения дроссельных заслонок.

Снимаем корпус воздушного фильтра (см. «Снятие корпуса воздушного фильтра» ). Отсоединяем провода от микровыключателя системы ЭПХХ (см. «Снятие микровыключателя»).

Отсоединяем от карбюратора тросы привода воздушной заслонки (см. «Снятие троса привода воздушной заслонки карбюратора») и дроссельных заслонок (см. «Снятие троса привода дроссельных заслонок карбюратора» ).

Со штуцера пневмоклапана системы ЭПХХ снимаем шланг.

Снятие карбюратора

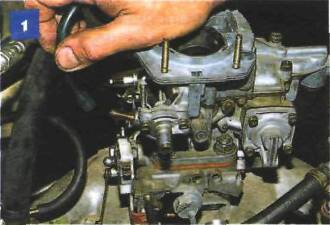

Снимаем шланг системы вентиляции картера.

Снятие карбюратора

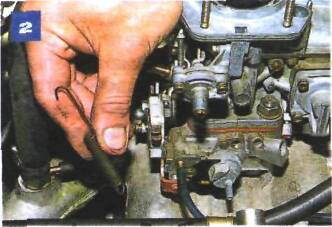

Снимаем возвратную пружину привода дроссельных заслонок.

Снятие карбюратора

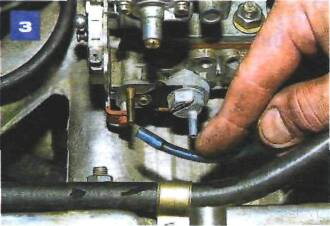

Снимаем шланг подвода разрежения к вакуумному регулятору распределителя зажигания.

Ослабив хомут,...

Снятие карбюратора

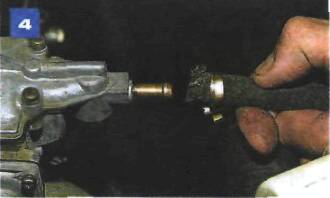

...снимаем шланг подачи топлива со штуцера карбюратора.

Снятие карбюратора

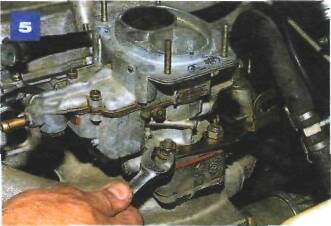

Ключом «на 13» отворачиваем четыре гайки шпилек крепления карбюратора к впускной трубе.

Снятие карбюратора

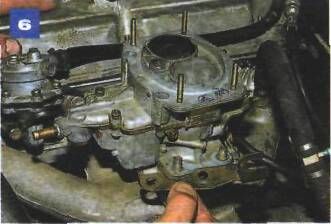

Снимаем со шпилек кронштейн крепления оболочки троса привода дроссельных заслонок (на двигателе ВАЗ-2106 кронштейн крепится к крышке головки блока цилиндров).

Снятие карбюратора

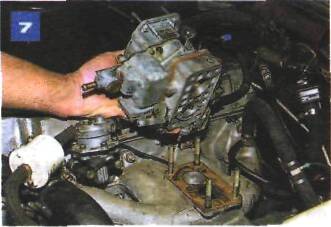

Снимаем карбюратор со шпилек впускной трубы.

Снятие карбюратора

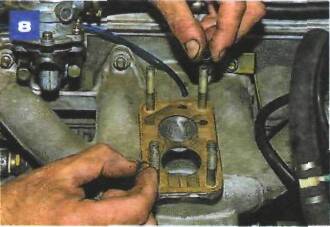

На двух диагонально расположенных шпильках крепления карбюратора установлены центрирующие втулки (на двигателе ВАЗ-2106 втулки отсутствуют).

Снятие карбюратора

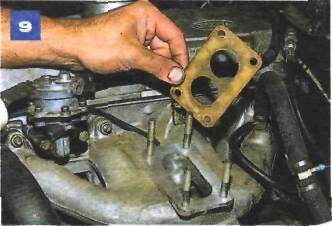

Снимаем уплотнительную прокладку карбюратора.

Устанавливаем карбюратор в обратной последовательности, сохранив положение прокладки (по отпечатку на ней) или заменив ее новой. Гайки крепления затягиваем равномерно крест-накрест моментом, указанным в «Приложениях» .
