22.8. Снятие замка двери колпака и его приводов

Для наглядности операции показаны на снятой двери.

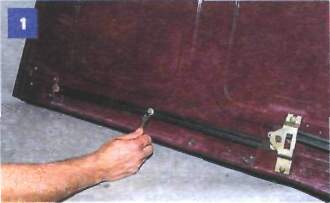

Ключом «на 8» отворачиваем болт, соединяющий части тяги замка.

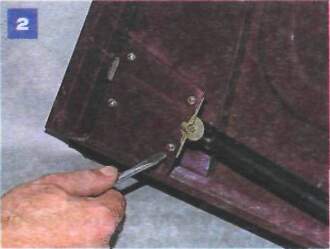

Шлицевой отверткой отворачиваем четыре винта крепления замка.

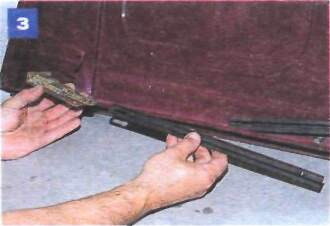

Снимаем замок и отсоединяем от него тягу.

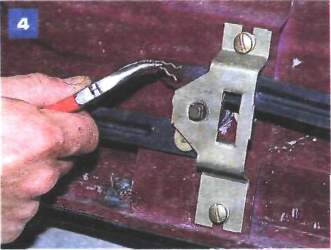

Пассатижами вынимаем защелку.

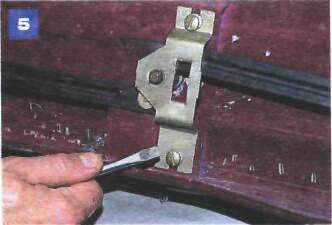

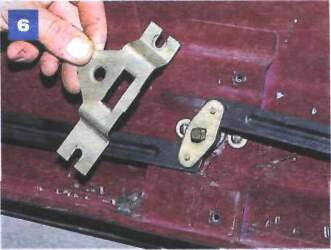

Шлицевой отверткой отворачиваем два винта крепления планки.

Снимаем планку.

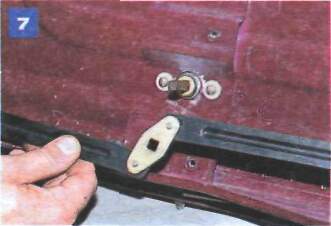

С хвостовика рукоятки, имеющего квадратное сечение, снимаем двуплечий рычаг с тягами.

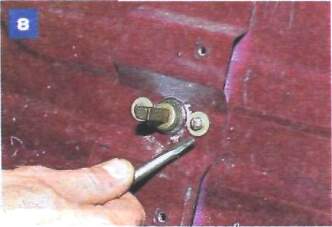

Шлицевой отверткой отворачиваем два винта крепления рукоятки.

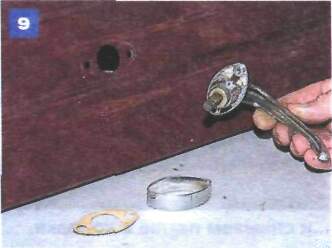

Снимаем рукоятку, проставку и прокладку.

Устанавливаем снятые элементы в обратной последовательности.

Привод замков регулируем болтами, соединяющими части тяг (показаны на фото 1).
