9.7. Замена тормозных башмаков барабанных тормозных механизмов задних колес

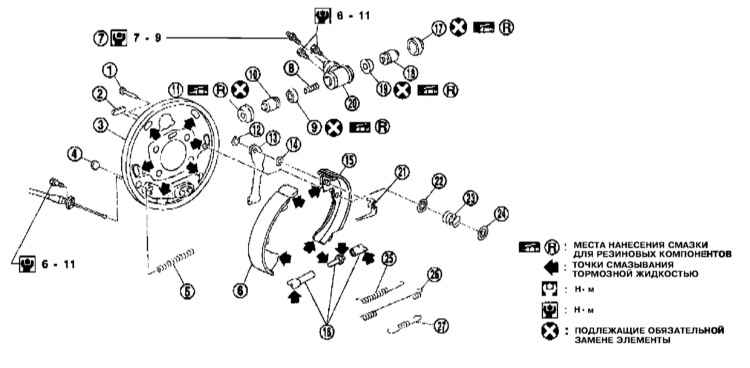

Конструкция барабанных тормозных механизмов задних колес

1 — Анкерный палец
2 — Заглушка
3 — Тормозной щит
4 — Контрольная пробка
5 — Пружина
6 — Передний тормозной башмак
7 — Вентиль прокачки
8 — Пружина поршней
9 — Чашка поршня
10 — Поршень
11 — Пыльник
12 — Стопорное кольцо
13 — Исполнительный рычаг
14 — Волнистая шайба

15 — Задний башмак
16 — Регулировочная разжимная планка
17 — Пыльник
18 — Поршень
19 — Чашка поршня
20 — Колесный цилиндр
21 — Рычаг регулятора
22 — Седло пружины
23 — Направляющая пружина
24 — Держатель пружины
25 — Пружина регулятора
26 — Верхняя стяжная пружина
27 — Нижняя стяжная пружина

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Подоприте передние колеса автомобиля противооткатными башмаками. Отпустите стояночный тормоз. Поддомкратьте задок автомобиля и установите его на подпорки (см. иллюстрацию Схема заведения подпорок для фиксации автомобиля в поднятом положении). Снимите соответствующее заднее колесо.
Снимите тормозной барабан, — если барабан не снимается даже после отведения регулятора, вверните в его отверстия пару болтов и начинайте постепенно из затягивать, отжимая барабан от тормозного щита.
Снимите стяжные и направляющие пружины тормозных башмаков.
Снимите башмаки в сборе с регулятором.
Отделите регулятор.
В случае необходимости снимите оставшиеся компоненты.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в порядке, обратном порядку демонтажа компонентов, — не забудьте предварительно смазать выступающие части тормозного щита, резьбу регулятора и палец исполнительного рычага привода стояночного тормоза специальной тормозной смазкой.
Вручную проверьте свободу вращения барабана.
