9.18. Проверка исправности функционирования G-датчика

Датчик ускорений относится к числу хрупких и легко повреждаемых компонентов, уроненный датчик подлежит замене.

ПОРЯДОК ВЫПОЛНЕНИЯ

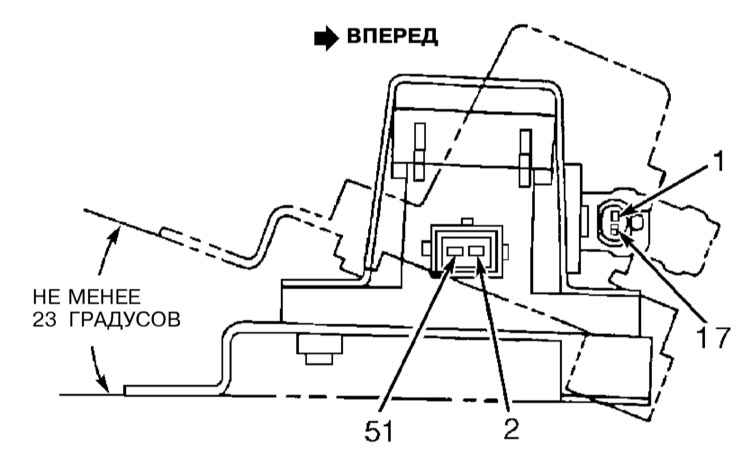

Отсоедините от датчика ускорений электропроводку. Снимите датчик с автомобиля и уложите его на плоскую поверхность. Измерьте сопротивление между клеммами №№ 2 и 51 датчика (см. иллюстрацию *Проверка блока реле ABS), — требуемое значение составляет 1400—1600 Ом* .
Наклоните датчик под углом минимум 23°, — на этот раз сопротивление между клеммами №№ 2 и 51 должно составить 4700—5500 Ом . Измерьте сопротивление между клеммами №№ 1 и 17 датчика, — требуемое значение составляет 70—124 Ом .
При отрицательных результатах любой из проверок замените датчик.
