6.1.4. Снятие, проверка и установка педали тормоза

Рис. 6.7. Педаль тормоза

Снимите выключатель стоп-сигналов.

Удалите шплинт и выньте палец серьги тяги.

Отверните гайки крепления кронштейна педали тормоза.

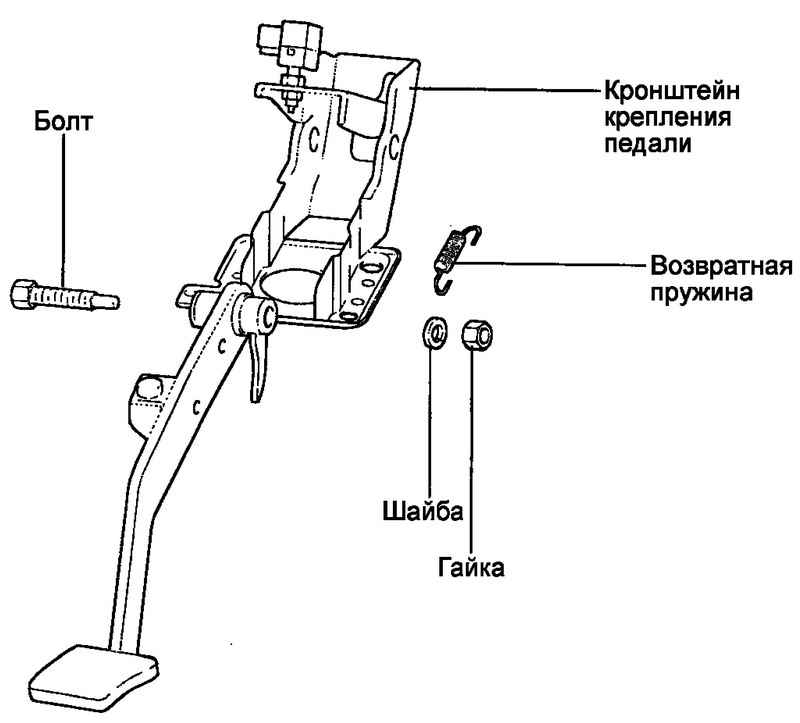

Рис. 6.8. Педаль в сборе с кронштейном

Снимите кронштейн вместе с педалью тормоза (рис. 6.8).

Оцените степень износа втулок педали.

Убедитесь в отсутствии деформации педали.

Проверьте возвратную пружину.

Проверьте выключатель стоп-сигналов.

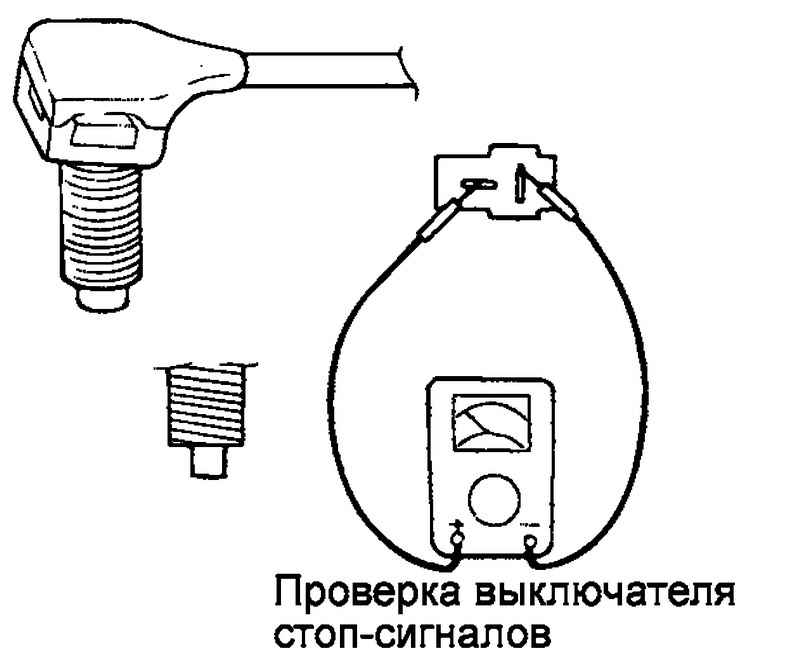

Рис. 6.9. Измерение сопротивления между выводами выключателя

С помощью омметра измерьте сопротивление между выводами выключателя (рис. 6.9).

Если при нажатом толкателе выключателя цепь разомкнута (бесконечно большое сопротивление), а при отпущенном толкателе есть (нулевое сопротивление) – выключатель в норме.

Установка производится в обратном порядке.

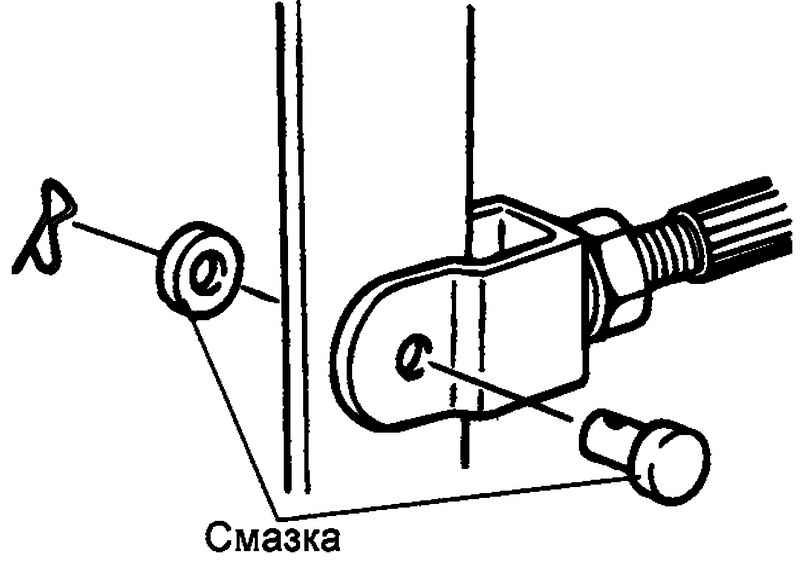

Рис. 6.10. Фиксация пальца серьги штифтом

ПРИМЕЧАНИЕ Не забудьте зафиксировать палец серьги штифтом (рис. 6.10).

Затяните гайки крепления кронштейна педали регламентированным моментом 13–16 Н·м.

Отрегулируйте высоту установки педали и ее свободный ход.

Установите выключатель стоп-сигналов.
