6.1.1. Проверка и регулировка педали тормоза

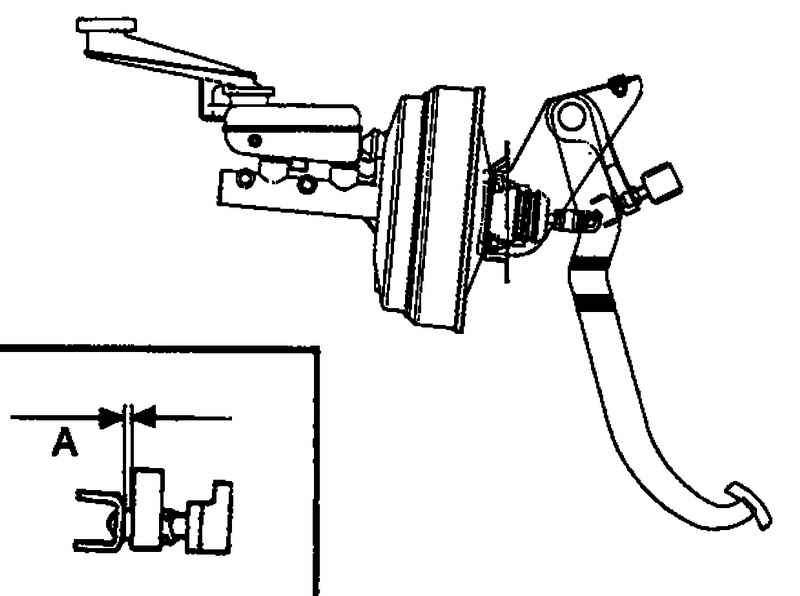

Рис. 6.1. Регулировка выключателя стоп-сигналов

Вращайте выключатель стоп-сигналов до тех пор, пока зазор между корпусом выключателя и рычагом педали тормоза не достигнет номинального значения. Затем зафиксируйте выключатель контргайкой (рис. 6.1).

Зазор «А» между педалью тормоза и корпусом выключателя стоп-сигналов: 0,5–1,0 мм.

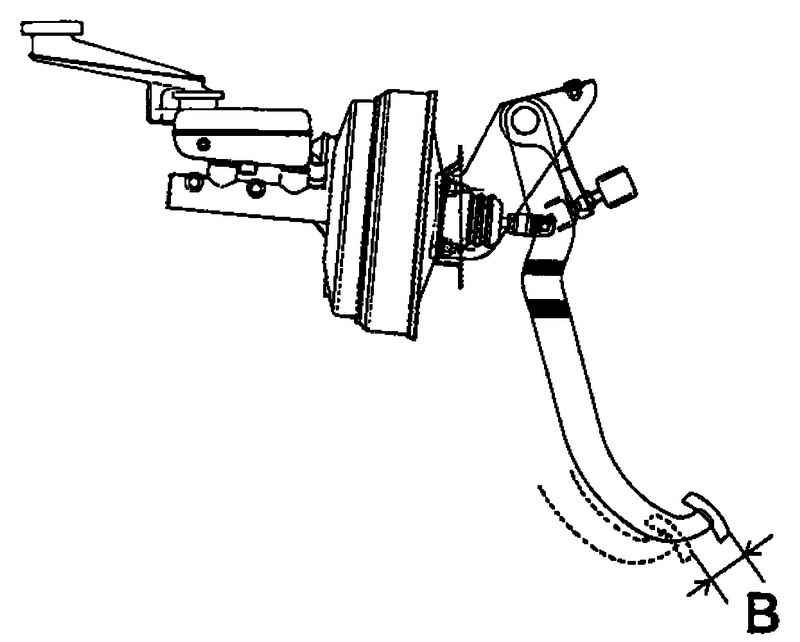

Рис. 6.2. Свободный ход педали тормоза

Проверьте свободный ход педали тормоза (рис. 6.2).

Свободный ход «В» педали тормоза: 3–8 мм.
