6.1.14. Проверка гидравлического блока ABS

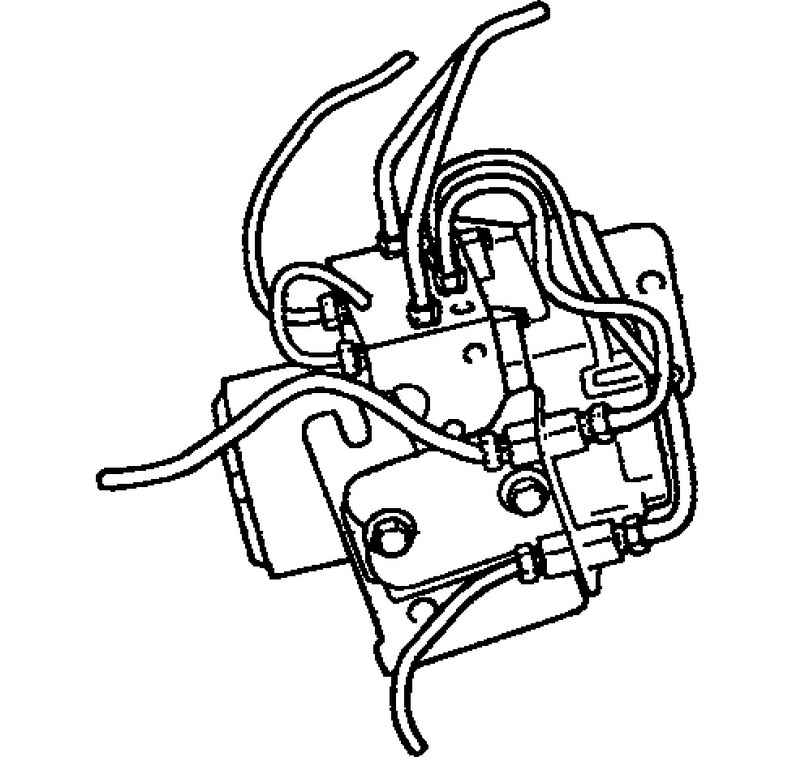

Рис. 6.62. Тормозные трубки гидравлического блока ABS

ВНИМАНИЕ Перед подключением (или отключением) тестера Hi-Scan поверните ключ замка зажигания в положение «Выкл» (OFF). Поднимите автомобиль домкратом и установите под него в специально предназначенные места опорные стойки или установите проверяемые колеса на барабаны тормозного стенда.

ВНИМАНИЕ Во время испытания поверхности барабана тормозного стенда и шины должны быть сухими. При испытании передних тормозов поставьте автомобиль на стояночный тормоз, а при испытании задних тормозов заблокируйте передние колеса.

Отпустите рычаг стояночного тормоза и проверьте усилие сопротивления вращению (момент сопротивления) на каждом колесе.

При использовании тормозного стенда, запишите значения сил сопротивления на каждом колесе.

Переведите ключ замка зажигания в положение «OFF» и подсоедините тестер Hi-Scan или Hi-Scan Pro, как показано на рисунке.

Установите рычаг переключения передач (модели с механической КПП) или рычаг селектора (модели с автоматической КПП) в нейтральное положение, затем запустите двигатель.

ПРИМЕЧАНИЕ Если система ABS была отключена аварийной функцией, то проверка исполнительных устройств при помощи тестера Hi-Scan не может быть выполнена.

С помощью тестера Hi-Scan принудительно задействуйте проверяемое исполнительное устройство.
