3.2.5. Проверка, разборка и сборка выходного вала

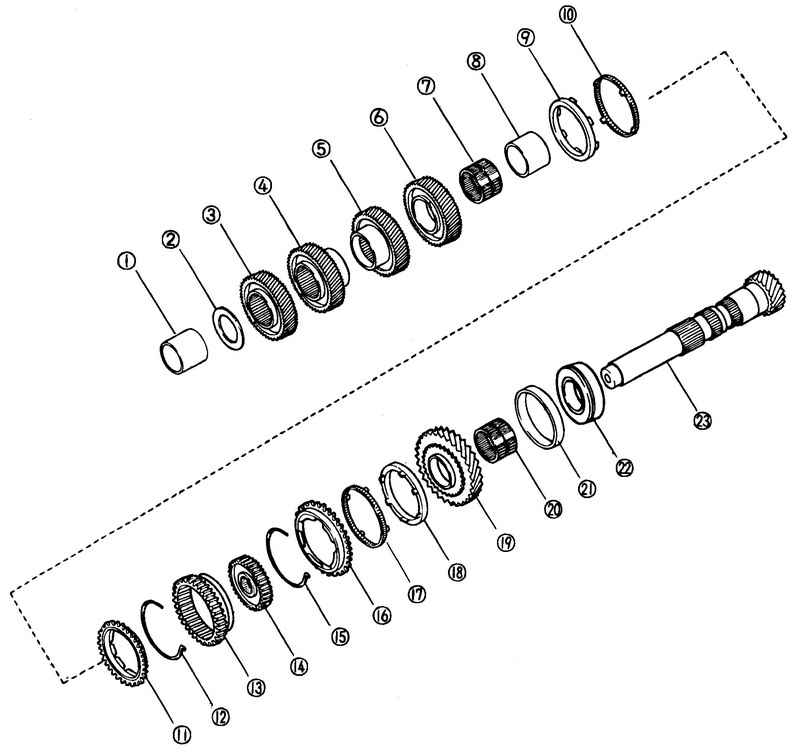

Рис. 3.36. Выходной вал: 1 – распорная втулка; 2 – стопорное кольцо; 3 – промежуточная шестерня пятой передачи; 4 – промежуточная шестерня четвертой передачи; 5 – промежуточная шестерня третьей передачи; 6 – промежуточная шестерня второй передачи; 7 – игольчатый подшипник; 8 – распорная втулка; 9 – внутреннее кольцо синхронизатора; 10 – внешнее кольцо синхронизатора; 11 – кольцо синхронизатора; 12 – пружина синхронизатора; 13 – промежуточная шестерня; 14 – муфта синхронизатора; 15 – пружина синхронизатора; 16 – кольцо синхронизатора; 17 – внешнее кольцо синхронизатора; 18 – внутреннее кольцо синхронизатора; 19 – промежуточная шестерня первой передачи; 20 – игольчатый подшипник; 21 – внешнее кольцо подшипника; 22 – конический подшипник; 23 – выходной вал

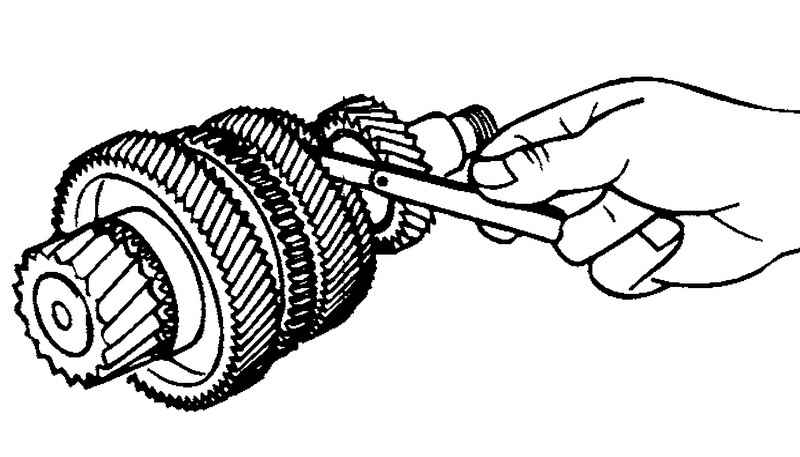

Рис. 3.37. Измерение зазора между выходным валом и подшипником

Измерьте зазор между выходным валом и подшипником (рис. 3.37).

Если зазор больше максимально допустимого, проверьте контактные поверхности промежуточной шестерни третьей передачи, промежуточной шестерни первой передачи выходного вала и муфты синхронизатора (1 передачи – 2 передачи) в сборе. Замените поврежденные детали.

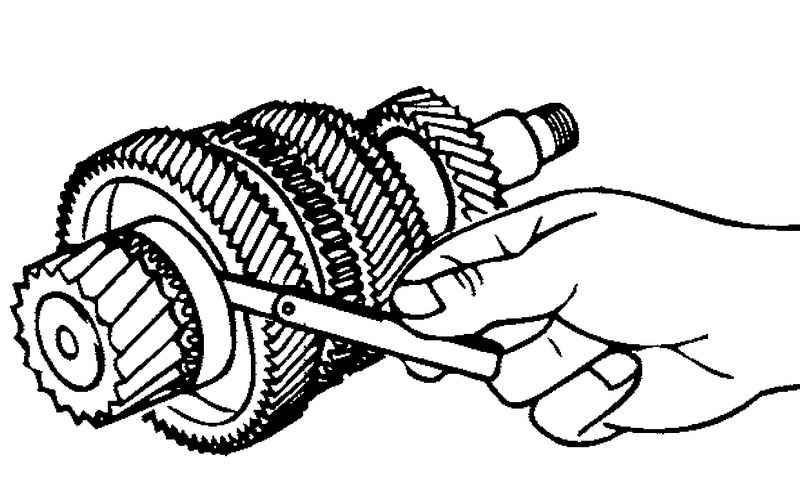

Рис. 3.38. Измерение зазора между промежуточной шестерней второй передачи и промежуточной шестерней третьей передачи

Измерьте зазор между промежуточной шестерней второй передачи и промежуточной шестерней третьей передачи (рис. 3.38).

Если зазор больше максимально допустимого, проверьте контактные поверхности промежуточной шестерни второй передачи, промежуточной шестерни третьей передачи и муфты синхронизатора (1 передачи – 2 передачи) в сборе. Замените поврежденные детали.

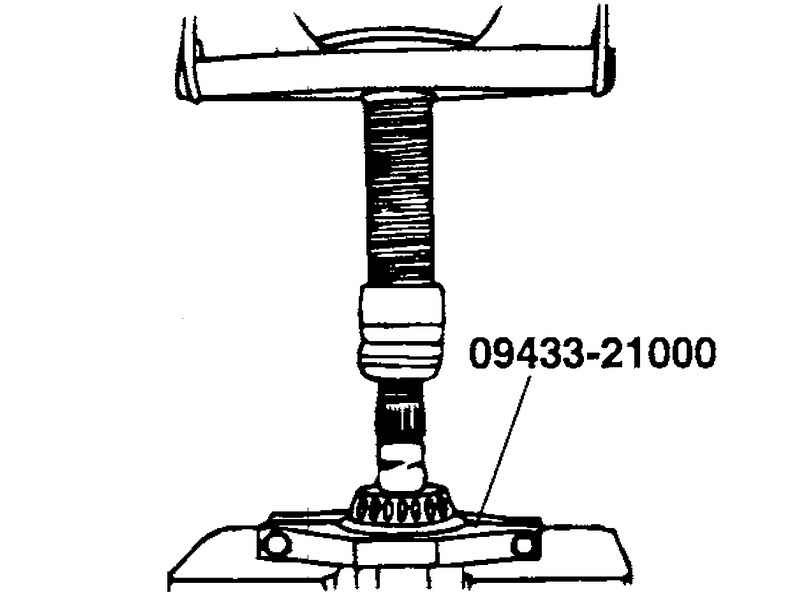

Рис. 3.39. Снятие компонентов 5 передачи

Снимите подшипник и промежуточную шестерню пятой передачи, используя SST (рис. 3.39).

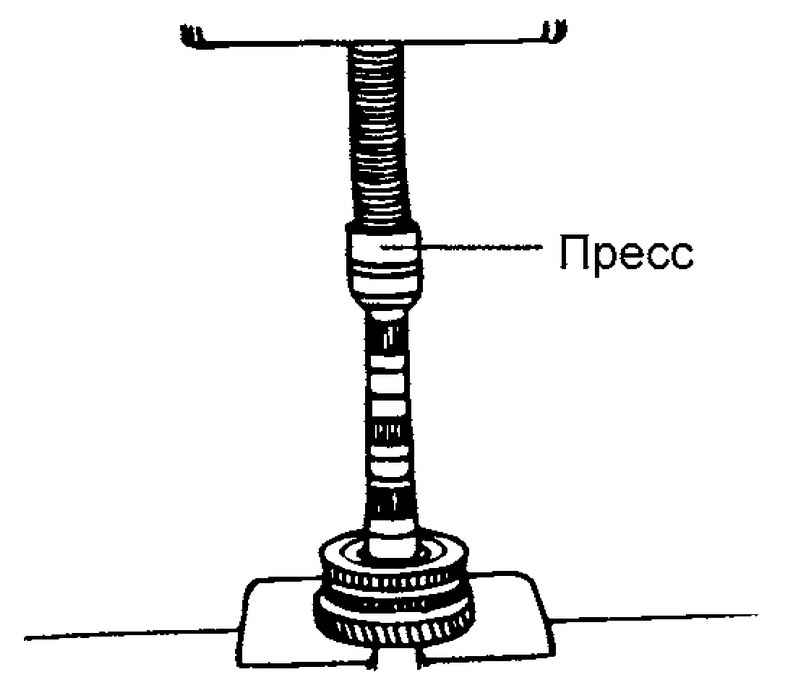

Рис. 3.40. Снятие муфты синхронизатора

Снимите муфту синхронизатора (1 передачи – 2 передачи) в сборе, кольцо синхронизатора первой передачи и промежуточную шестерню первой передачи, используя пресс (рис. 3.40).

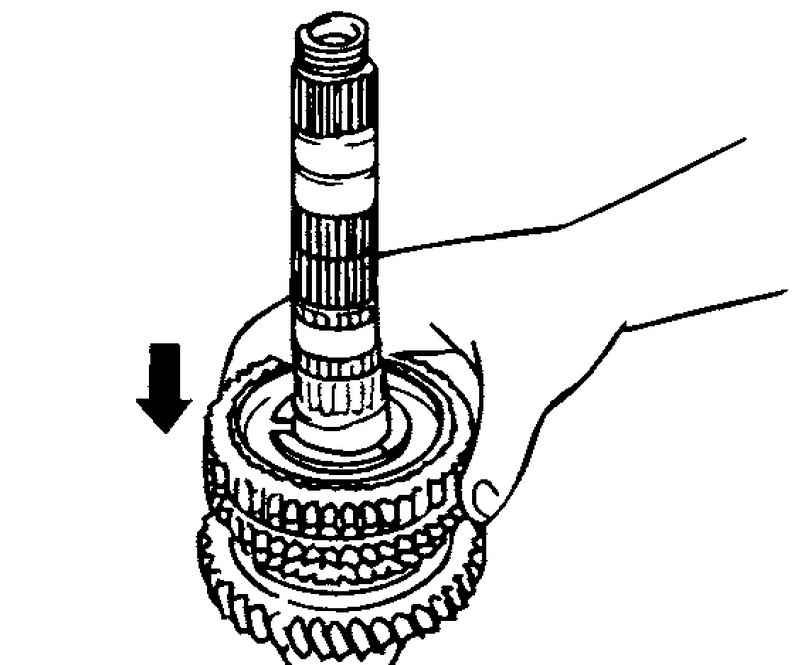

Рис. 3.41. Сборка компонентов 1 и 2 передач

Соберите промежуточную шестерню первой передачи, кольцо синхронизатора первой передачи и муфту синхронизатора (1 передачи – 2 передачи) в сборе, как показано на рисунке (рис. 3.41).

Рис. 3.42. Запрессовка муфты синхронизатора

Запрессуйте муфту синхронизатора (1 передачи – 2 передачи) в сборе (рис. 3.42).

Измерьте зазор между промежуточной шестерней первой передачи и шестерней привода дифференциала.

Измерьте зазор между промежуточной шестерней второй передачи и промежуточной шестерней третьей передачи.
