7.3.14. Проверка входного сигнала выключателя стеклоподъемника со стороны переднего пассажира

ПРИМЕЧАНИЕ Блок управления стеклоподъемником встроен в выключатель стеклоподъемника со стороны пассажира.

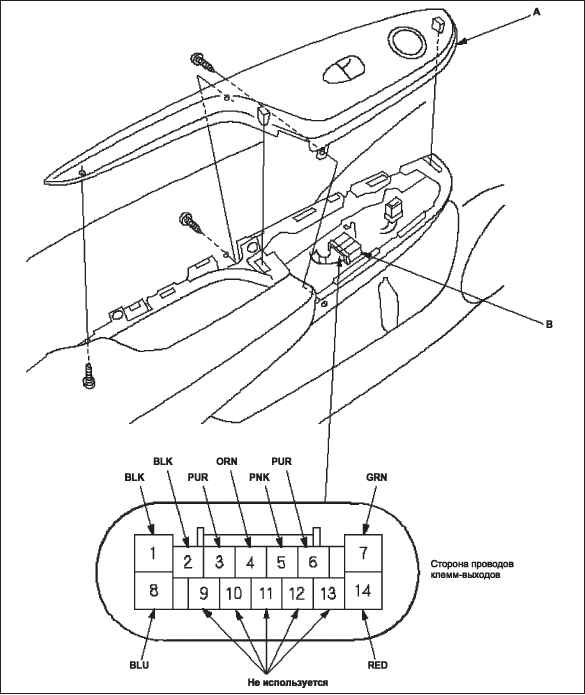

1. Снимите выключатель А стеклоподъемника со стороны переднего пассажира.

2.  Отсоедините 14Р разъем В от выключателя стеклоподъемника со стороны переднего пассажира.

3. Проверьте разъемы и клеммы разъема, чтобы убедиться в надежности их контакта.

Если клеммы погнуты, ненадежно закреплены или покрыты коррозией, исправьте их и снова проверьте качество соединений.

Если клеммы исправны, проведите следующие проверки входных сигналаов разъема.

Если проверка покажет наличие неисправности, найдите и устраните причину и повторите проверку. о Если результаты всех тестов входных сигналов положительные, значит неисправен выключатель стеклоподъемника со стороны переднего пассажира; замените выключатель.

4. Не соединяя выключатель, проведите эти проверки входных сигналов на разъеме.

Если какая-либо проверка покажет наличие неисправности, найдите и ликвидируйте причину и повторите проверку.

Если все проверки входных сигналов не выявили неисправность, перейдите к п. 5.

5. Заново присоедините 14Р разъем к выключателю стеклоподъемника со стороны переднего пассажира. Включите зажигание в положение ON (II) и проведите тесты входного сигнала в разъеме.

Если какая-либо проверка покажет наличие неисправности, найдите и ликвидируйте причину и повторите проверку.

Если все проверки входных сигналов не выявили неисправность, неисправным, скорее всего, является блок управления; замените выключатель стеклоподъемника двери переднего пассажира.

6. Настройте блок управления стеклоподъемниками.
