7.3.12. Проверка выключателя стеклоподъемника со стороны переднего пассажира

1. Снимите панель двери.

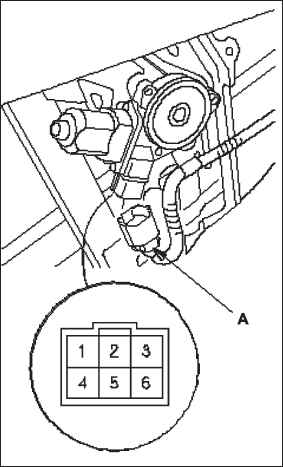

2. Отсоедините колодку А 6Р разъема от привода стеклоочистителя.

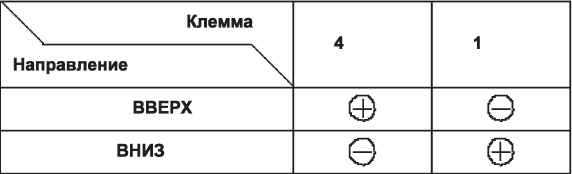

3. Проверьте работу привода в каждом направлении, присоединив питание от аккумуляторной батареи и «массу» в соответствии с таблицей. Когда привод останавливается, немедленно отсоединяйте один из проводов.

4.  Если электропривод не работает или работает с заеданиями, замените его.

5. Просоедините колодку 6Р разъема в приводу стеклоподъемника.

6. Проверьте напряжение между клеммами.

Должно быть напяжение аккумуляторной батареи между клеммами№ 6 [1] (+) и № 5 [2](-) при ключе зажигания в положении ON (II).

Подключите аналоговый вольтметр к клеммам № 2 [5](+) и № 5 [2] (-) и включите малую или высокую скорость электропривода стеклоочистителя. Стрелка вольтметра будет колебаться (цифровой вольтметр при этом покажет среднее напряжение величиной 0-5 В).

Подключите аналоговый вольтметр к клеммам № 3 [4](+) и № 5 [2] (-) и включите малую или высокую скорость электропривода стеклоочистителя. Стрелка вольтметра будет колебаться (цифровой вольтметр при этом покажет среднее напряжение величиной 0-5 В).

7. Если напряжение не соответствует указанному, проведите тест входных сигналов (на клеммах № 4, 5 и 6) выключателя стеклоподъемника со стороны переднего пассажира.

8. Если вылючатель исправен, замените привод стеклоподъемника со стороны переднего пассажира.

9. Настройка блока управления стеклоподъемниками.
