7.3.11. Проверка электродвигателя стеклоподъемника со стороны водителя

1. Снимите панель двери.

2. Отсоедините колодку А 6Р разъема от привода стеклоочистителя.

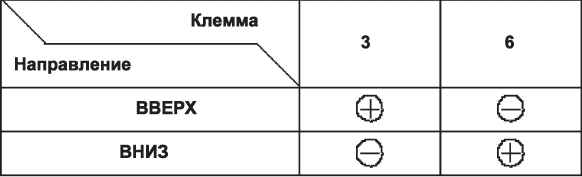

3. Проверьте работу привода в каждом направлении, присоединив питание от аккумуляторной батареи и «массу» в соответствии с таблицей. Когда привод останавливается, немедленно отсоединяйте один из проводов.

4. Если электропривод не работает или работает с заеданиями, замените его.

5. Просоедините колодку 6Р разъема в приводу стеклоподъемника.

6. Проверьте напряжение между клеммами.

Должно быть напяжение аккумуляторной батареи между клеммами№ 1 [6] (+) и № 2 [5](-) при ключе зажигания в положении «ON» (II).

Подключите аналоговый вольтметр к клеммам № 4 [3](+) и № 2 [5] (-) и включите малую или высокую скорость электропривода стеклоочистителя. Стрелка вольтметра будет колебаться (цифровой вольтметр при этом покажет среднее напряжение величиной 0-5 В).

Подключите аналоговый вольтметр к клеммам № 5 [2](+) и № 2 [5] (-) и включите малую или высокую скорость электропривода стеклоочистителя. Стрелка вольтметра будет колебаться (цифровой вольтметр при этом покажет среднее напряжение величиной 0-5 В).

7. Если напряжение не соответствует указанному, проведите тест входных сигналов (на клеммах № 5, 6 и 7) главного выключателя стеклоподъемников.

8. Если вылючатель исправен, замените привод стеклоподъемника.

9. Настройка блока управления стеклоподъемниками.
