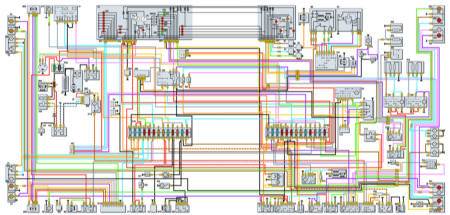

22.9. Интерактивная схема электрооборудования с двигателем ЗМЗ-4062

В1 - датчик указателя давления масла;
В2 - датчик сигнализатора аварийного давления масла;
В7 - датчик указателя температуры охлаждающей жидкости;
В8 - датчик перегрева двигателя;
В12 - датчик указателя уровня топлива;
В20 - термовыключатель электровентилятора охлаждения;
В46 - датчик спидометра;
В67 - датчик уровня тормозной жидкости;
Е1, Е2 - левая и правая фары;
Е3, Е4 - левая и правая противотуманные фары;
Е7, Е8 - левый и правый указатели поворота;
Е9, Е10 - левый и правый боковые повторители поворота;
Е16 - плафон освещения салона;
Е27, Е28 - левый и правый задние фонари;
Е30, Е72 - подсветка номерного знака;
Е35 - освещение моторного отсека;
Е59 - прикуриватель;
Е61 - освещение багажника;
Е71 - освещение вещевого ящика;
Е80 - дополнительный стоп-сигнал;
Е81, Е82 - задний фонарь в крышке багажника;
G1 - генератор; G2 - аккумуляторная батарея;
Н1, Н2 - звуковые сигналы;
Н7 - индикатор аварийного давления масла;
Н8 - индикатор перегрева;
Н16 - индикатор правого поворота;
Н17 - индикатор левого поворота;
Н19 - индикатор резерва топлива;
Н20 - индикатор дальнего света фар;
Н30 - индикатор включенного стояночного тормоза;
Н54 - индикатор неисправности генератора;
Н56 - индикатор падения уровня тормозной жидкости;
Н62, Н63 - лампы габаритного освещения передние;
Н64, Н65 - лампы фар;
Н66-Н69 - лампы подсветки;
Н70, Н71 - задние противотуманные фонари;
Н72, Н73 - фонари заднего хода;
Н74, Н75 - стоп-сигналы;
Н76, Н77 - лампы габаритного освещения задние;
Н78, Н79 - задние указатели поворота;
Н80 - индикатор габаритного света;
Н91 - индикатор неисправности системы впрыска;
Н97 - индикатор обогрева сидений;
К1 - реле стартера;
К3 - реле стеклоочистителя;
К6 - реле режимов кондиционера;
К7 - реле звукового сигнала;
К12 - реле указателей поворота;
К13 - реле индикатора стояночного тормоза;
К20 - реле противотуманных фар;
К36 - реле электродвигателя вентилятора охлаждения;
К40 - реле фар;
К42 - реле обогрева заднего стекла;
К54 - реле обогрева сидений;
К56 - реле кондиционера;
К57 - реле муфты компрессора;
М1 - стартер;

М2 - электродвигатель вентилятора отопителя;
М3 - электродвигатель вентилятора охлаждения двигателя;
М4 - стеклоочиститель;
М5 - насос стеклоомывателя;
М6 - топливный насос;
М19 - привод антенны;
М33, М40 - вентиляторы кондиционера;
М38, М39 - электрокорректор фар;
Р1 - спидометр;
Р2 - комбинация приборов;
Р3 - тахометр;
Р5 - вольтметр;
Р6 - указатель температуры охлаждающей жидкости;
Р7 - указатель давления масла;
Р8 - указатель уровня топлива;
R12 - резистор вентилятора отопителя;
R14 - нагревательный элемент заднего стекла;
R17, R18 - обогреватели сидений;
R25, R26 - обогреватели жиклеров омывателя стекла;
R28 - резистор вентилятора кондиционера;
S1 - выключатель зажигания;
S5 - выключатель аварийной сигнализации;
S6 - переключатель вентилятора отопителя;
S9 - переключатель указателей поворота;
S12 - переключатель стеклоочистителя;
S18 - выключатель противотуманных фонарей;
S19 - выключатель противотуманных фар;
S29 - выключатель фонаря заднего хода;
S30 - выключатель стоп-сигналов;
S36 - выключатель звукового сигнала;
S39 - центральный переключатель освещения;
S52 - выключатель стояночного тормоза;
S54 - выключатель проверки исправности ламп индикаторов;
S61 - выключатель обогрева заднего стекла;
S63 - переключатель антенны;
S70, S71 - дверные выключатели;
S77 - выключатель освещения вещевого ящика;
S91, S92 - выключатели обогрева сидений;
S109 - выключатель подогрева жиклеров омывателя;
S116 - пульт электрокорректора фар;
S117 - выключатель кондиционера;
S118 - переключатель режимов кондиционера;
U2 - магнитола;
Х3 - розетка переносной лампы;
Y27 - электромагнитная муфта компрессора кондиционера.
