7.3.1. Регулировка подшипников ступиц задних колес

Для регулировки подшипников необходимо:

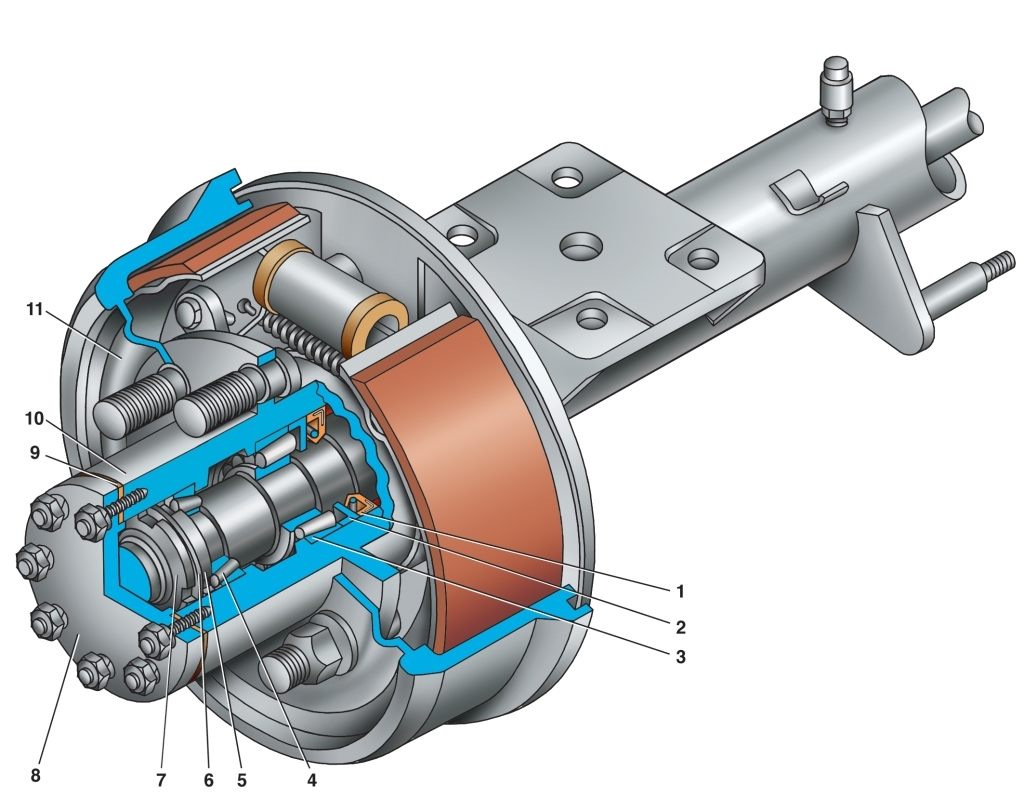

Рис. 6.19. Задняя ступица: 1 — сальник; 2 — упорная шайба; 3 — внутренний подшипник; 4 — наружный подшипник; 5 — регулировочная гайка; 6 — стопорная шайба; 7 — контргайка; 8 — полуось; 9 — прокладка; 10 — ступица; 11 — тормозной барабан

• поднять колеса домкратом так, чтобы шины не касались плоскости опоры. Отвернуть гайки и вынуть полуось 8 (рис. 6.19), отвернуть контргайку 7, снять стопорную шайбу 6, ослабив гайку 5 крепления подшипников на 1/3—1/2 оборота, проверить легкость вращения колеса. В случае торможения колеса устранить причину его тугого вращения (задевание барабана и тормозных колодок) и только после этого проводить регулировку;

• затянуть гайку 5 крепления подшипников специальным ключом с воротком (600 мм) моментом от 70 до 100 Н·м (7—10 кгс·м). При затягивании гайки необходимо проворачивать колеса для равномерного размещения роликов в подшипниках;

• отвернуть гайку 5 на угол 22—45° (на 1—2 прорези, не более, на стопорной шайбе 6). Установить стопорную шайбу и убедиться в том, что стопорный штифт вошел в прорезь шайбы;

• затянуть контргайку 7 моментом 150—200 Н·м (15—20 кгс·м);

• проверить регулировку. При правильной регулировке колесо должно свободно вращаться, осевого люфта не должно быть;

• вставить полуось 8, поставить пружинные шайбы и затянуть гайки шпилек крепления полуоси. Опустить колесо;

• проверить регулировку подшипников по степени нагрева ступицы колеса при контрольном пробеге 8— 10 км. Сильный нагрев ступицы (свыше 70° С, рука не терпит) недопустим и должен быть устранен повторной регулировкой.

Подшипники ступиц задних колес смазываются маслом, поступающим из картера заднего моста по кожухам полуосей. Поэтому после регулировки подшипников следует проверить уровень масла в картере заднего моста и при необходимости масло долить. Для наполнения полости ступиц смазкой следует поднять поочередно правые и левые колеса на высоту не менее 300 мм и держать не менее 6 мин. при температуре масла и окружающего воздуха не менее 15° С.

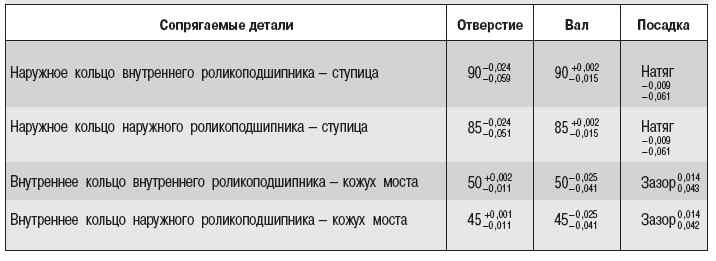

Размеры сопрягаемых деталей ступиц задних колес приведены в табл. 6.2
