6.2. Коробка передач




На автомобилях «ГАЗель» устанавливается пятискоростная коробка передач. Масса (без заправки) — 32 кг.
Наличие 5-й повышающей передачи обеспечивает в реальных условиях эксплуатации экономию 0,7—1,0 л топлива на 100 км пробега по сравнению с четырехскоростной коробкой передач, максимальную скорость 115 км/час, снижает обороты двигателя на высоких скоростях движения автомобиля, повышая его долговечность.

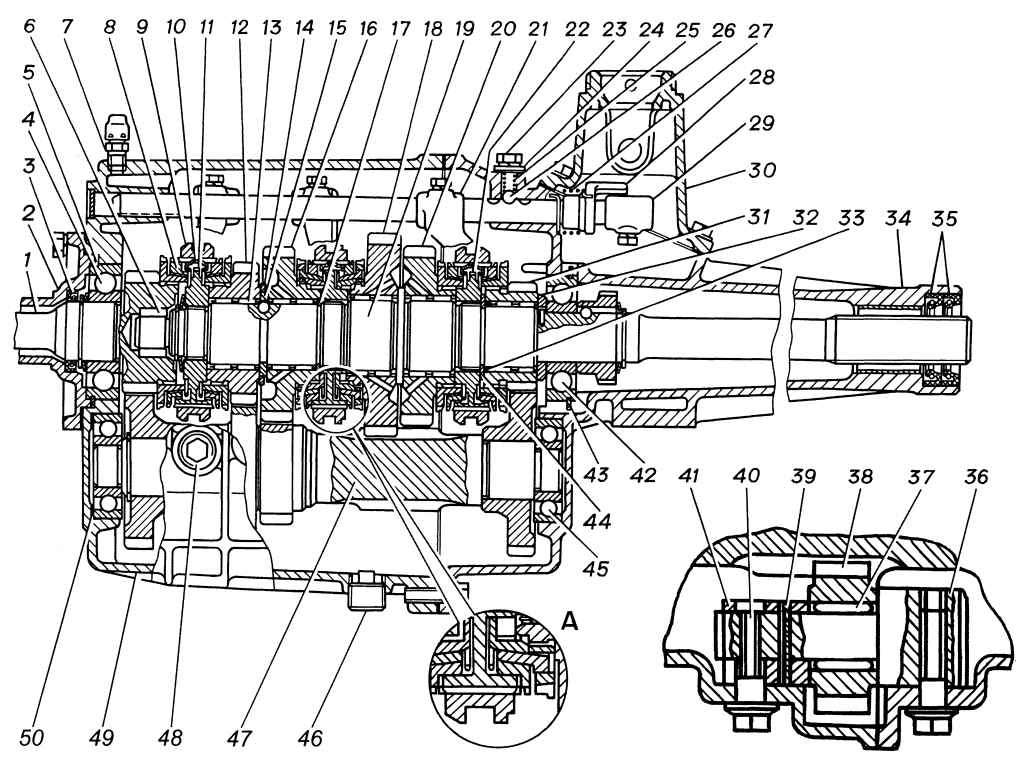

Коробка передач (продольный разрез)
Рис. 5.13. Коробка передач (продольный разрез): А — двухконусный синхронизатор; 1 — первичный вал; 2 — крышка подшипника первичного вала; 3 — сальник; 4 — шариковый подшипник первичного вала; 5 — стопорное кольцо; 6 — роликовый подшипник вторичного вала; 7 — сапун; 8 — блокирующее кольцо; 9 — муфта включения; 10 — сухарь синхронизатора; 11 — ступица муфты включения 3-й, 4-й передач; 12 — шестерня 3-й передачи; 13 — игольчатый подшипник шестерни; 14 — стопорное кольцо полуколец; 15 — полукольцо; 16 — шестерня второй передачи; 17 — стопорное кольцо; 18 — шестерня 1-й передачи; 19 — вторичный вал; 20 — шестерня заднего хода; 21 — вилка включения 5-й передачи и заднего хода; 22 — ступица муфты включения 5-й передачи и заднего хода; 23 — болт крепления пластины фиксатора; 24 — пластина; 25 — пружина фиксаторов; 26 — шарик фиксаторов; 27 — пружина блокировочной втулки; 28 — втулка блокировочная; 29 — головка штока включения 5-й передачи и заднего хода; 30 — корпус рычага переключения; 31 — шестерня 5-й передачи; 32 — шайба упорная; 33 — втулка распорная; 34 — картер коробки передач задний; 35 — сальник; 36 — ось промежуточной шестерни заднего хода; 37 — игольчатый подшипник промежуточной шестерни заднего хода; 38 — промежуточная шестерня заднего хода; 39 — штифт; 40 — болт крепления втулки оси промежуточной шестерни заднего хода; 41 — втулка оси промежуточной шестерни заднего хода; 42 — шариковый подшипник вторичного вала; 43 — кольцо стопорное подшипника вторичного вала; 44 — кольцо стопорное; 45 — подшипник; 46 — пробка маслосливная; 47 — блок шестерен; 48 — пробка маслоналивная; 49 — картер коробки передач передний; 50 — регулировочные прокладки




Картер коробки передач изготовлен из алюминиевого сплава и состоит из двух частей — переднего 49 и заднего 34 картеров (рис. 5.13). Картеры для обеспечения необходимой соосности опор валов и отверстий под штоки механизма переключения центрируются по установочным втулкам, запрессованным в передний картер, и соединяются друг с другом десятью болтами.
Шестерня первичного вала, а также шестерни 1-й, 2-й, 3-й, 5-й передач и заднего хода, установленные на вторичном валу 19, находятся в постоянном зацеплении с шестернями блока шестерен 47, имеют косые зубья и вращаются на игольчатых подшипниках с пластмассовыми сепараторами. Промежуточная шестерня заднего хода вращается на насыпных роликах диаметром 3 мм на оси, опоры которой располагаются в обоих картерах.
Все передачи снабжены синхронизаторами инерционного типа, зубчатые венцы которых соединяются с шестернями посредством мелких шлицев. Синхронизаторы 3-й, 4-й, 5-й передач и заднего хода имеют зубчатые венцы, выполненные заодно с конусами. Необходимое для безударного переключения передач выравнивание оборотов включаемой шестерни до оборотов вторичного вала достигается с помощью тормозного момента, возникающего за счет сил трения на наружной поверхности конуса зубчатого венца шестерни и внутренней конусной поверхности наружного (блокирующего) кольца 8 синхронизатора, соединенного через ступицы 11 и 22 со вторичным валом 19.

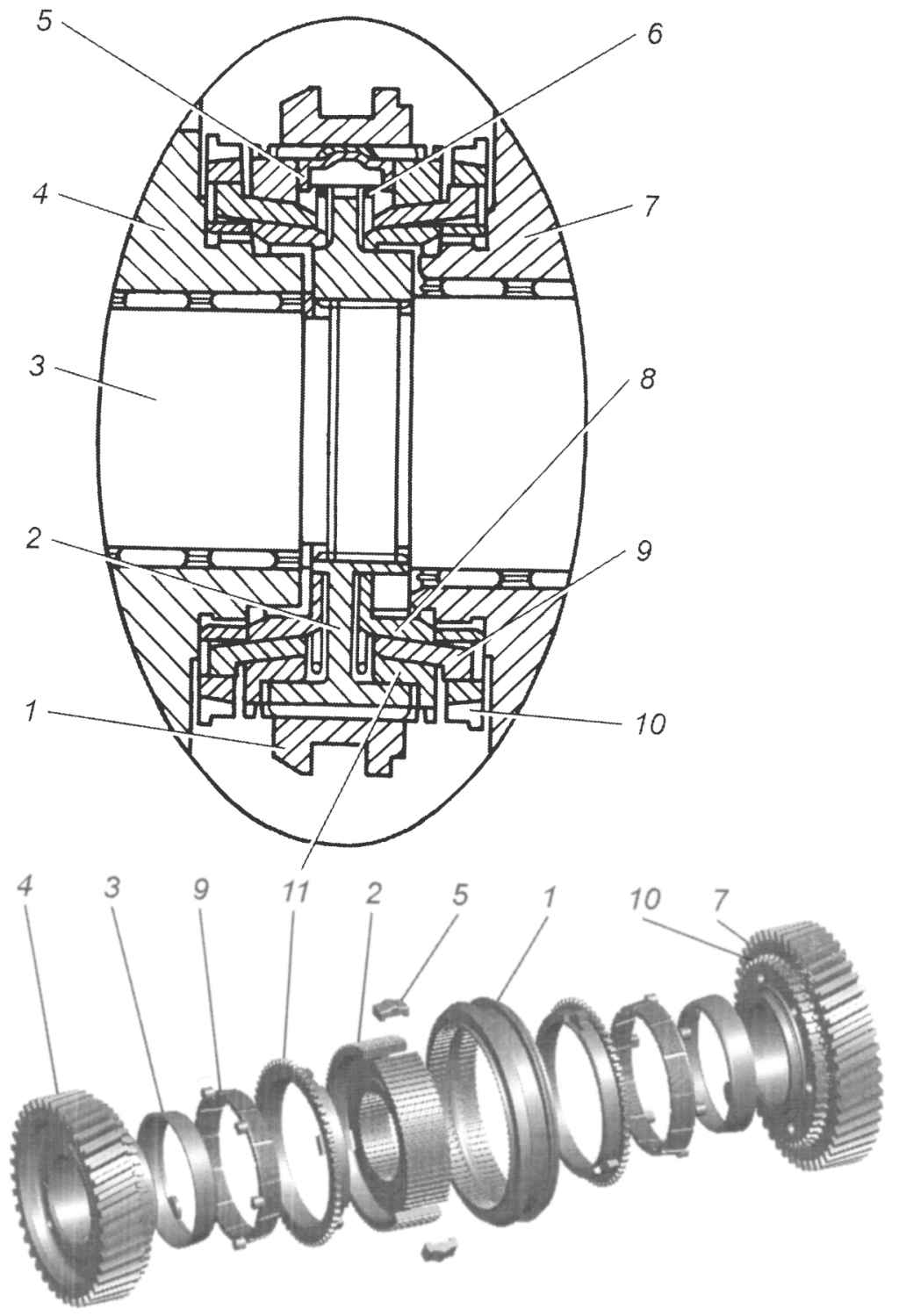

Двухконусный синхронизатор 1-й — 2-й передач
Рис. 5.14. Двухконусный синхронизатор 1-й — 2-й передач: 1 — муфта; 2 — ступица; 3 — вторичный вал; 4 — шестерня; 5 — сухарь синхронизатора; 7 — шестерня 1-й передачи; 8 — кольцо внутреннее; 9 — кольцо среднее; 10 — зубчатый венец; 11 — кольцо наружное




Синхронизатор 1-й — 2-й передач — двухконусный, имеет увеличенный тормозной момент за счет дополнительной поверхности трения, образуемой наружной конической поверхностью связанного со ступицей внутреннего кольца 8 (рис. 5.14) и внутренней конической поверхностью на среднем кольце 9 синхронизатора, соединенного тремя выступами (выступы входят в отверстия на зубчатом венце 10) с включаемой шестерней.
Следует отметить, что до 01.06.03 в коробку передач устанавливался одноконусный синхронизатор, унифицированный с синхронизаторами 3-й, 4-й, 5-й передач и заднего хода. Включение передач производится соединением внутренних зубьев муфт 9 (рис. 5.13) с наружными зубчатыми венцами синхронизаторов. Боковые стороны зубьев муфт и венцов синхронизаторов скошены внутрь под углом 4° и при включенном положении образуют замок, препятствующий самовыключению передач. Выступы на зубьях венцов синхронизаторов ограничивают перемещения муфт при включении передач.
Осевые силы от косых зубьев шестерен вторичного вала воспринимаются стопорными кольцами 17 и 44, упорной шайбой 32, буртом вторичного вала и расположенными в канавке на вторичном валу двумя упорными полукольцами, которые охватываются кольцом 14.
Шариковые подшипники первичного и вторичного валов установлены на валах с помощью пружинных и стопорных колец и фиксируются в картерах посредством наружных стопорных колец.
Блок шестерен вращается на шариковых или конических подшипниках, установленных в глухих гнездах переднего и заднего картеров.

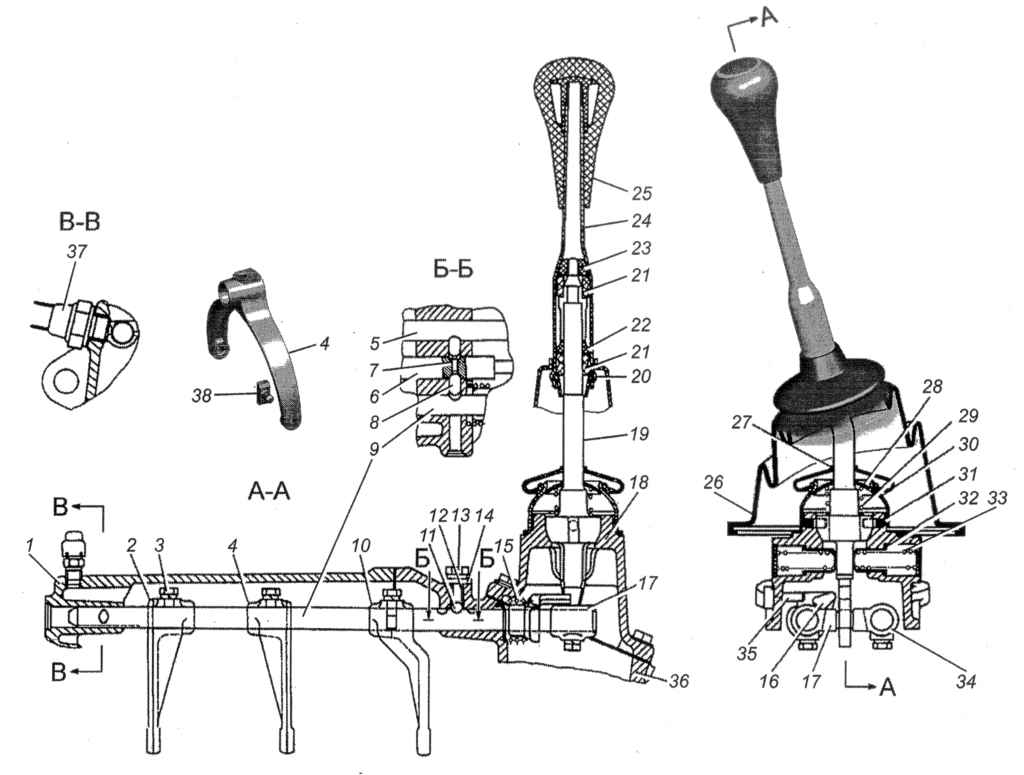

Механизм переключения передач
Рис. 5.15. Механизм переключения передач: 1 — передний картер; 2 — вилка включения 1-й и 3-й передач; 3 — болт крепления вилки включения; 4 — вилка включения 1-й и 2-й передач; 5 — шток включения 1-й и 2-й передач; 6 — шток включения 3-й и 4-й передач; 7 — палец; 8 — плунжер; 9 — шток включения 5-й передачи и заднего хода; 10 — вилка включения 5-й передачи и заднего хода; 11 — шарик фиксатора; 12 — пружина фиксатора; 13 — болт крепления пластины; 14 — пластина; 15 — пружина блокировочной втулки; 16 — блокировочная втулка; 17 — головка штока включения 5-й передачи и заднего хода; 18 — корпус рычага переключения; 19 — рычаг переключения — нижняя часть; 20 — запорная втулка; 21 — резиновая подушка; 22 — распорная втулка; 23 — упорный конус; 24 — рычаг переключения — верхняя часть; 25 — рукоятка рычага переключения; 26 — уплотнитель пола кузова; 27 — защитный уплотнитель; 28 — седло пружины рычага; 29 — пружина рычага; 30 — колпак; 31 — штифт; 32 — предохранитель; 33 — пружина предохранителя; 34 — головка штока включения 1-й и 2-й передач; 35 — ограничительный штифт; 36 — задний картер; 37 — включатель света заднего хода; 38 — сухарь вилки




Преднатяг осуществляется постановкой при сборке регулировочных прокладок 50 в гнездо переднего картера. Венцы шестерен постоянного зацепления 2-й, 3-й и 5-й передач блока шестерен посажены с натягом на промежуточный вал, на котором нарезаны длинные зубья, служащие одновременно венцами шестерен 1-й передачи и заднего хода блока шестерен. Головка оси 36 промежуточной шестерни заднего хода установлена в постель заднего картера коробки передач и крепится в ней стопорным болтом. Противоположный конец оси входит во втулку 41, фиксируется в ней разрезным упругим штифтом, втулка крепится к постели в переднем картере также стопорным болтом. Механизм переключения содержит штоки, на которых крепятся вилки переключения передач и головки 29, в пазах которых располагается нижний конец рычага переключения. Фиксация штоков во включенном и выключенном положении осуществляется посредством шариков 11 (рис. 5.15) и пружин 15. Блокировочное устройство, состоящее из двух стопорных плунжеров и стопорного пальца, предохраняет коробку от одновременного включения двух передач. Кроме того, между головкой штока включения заднего хода и стенкой заднего картера располагается блокировочная втулка 16 с пружиной 15, которая делает невозможным случайное перемещение рычага переключения из положения включенной 5-й передачи в положение заднего хода. Рычаг переключения передач снабжен демпферным устройством, устраняющим его дребезг при резонансе на больших оборотах двигателя, и располагается в специальном корпусе 18, крепящемся к заднему картеру сверху. При помощи пружин и предохранителей нижняя головка рычага переключения в нейтральном положении всегда располагается в головке штока включения 3-й и 4-й передач.
Маслосливная пробка 46 (рис. 5.13) имеет магнит, улавливающий содержащиеся в масле мелкие частички металла — продукты износа деталей коробки передач.
Пятискоростные коробки передач для легковых автомобилей «Волга» и автомобилей «ГАЗель» унифицированы по большинству деталей. Коробка передач автомобилей «ГАЗель» отличается первичным валом (число зубьев 25 вместо 26), насадным венцом привода блока шестерен (36 зубьев вместо 35) и шестерней привода спидометра, более высоким корпусом рычага переключения и нижней частью рычага переключения передач.
